Dans la première partie de cet article, nous avons vu comment réaliser la partie basse et haute de l’encadrement d’un velux.

C’était le plus facile 😉 !

Maintenant, nous allons voir comment « ouvrir » les côtés suivant un angle à 45° (ou un angle plus ou moins différent).



Attention, je vais vous montrer ici comment je m’y prends pour faire ces ouvertures, mais ce n’est pas forcément LA méthode.

Il en existe probablement d’autres que je ne connais pas (on ne peut pas tout savoir 😉 ! ).

Définir le degré d’ouverture se fait en fonction d’éventuels obstacles à proximité des velux, comme par exemple une ferme de charpente.

Si rien ne fait obstacle, on peut donc définir 45°.

Personnellement, j’utilise une fausse équerre que j’ouvre à 45° (ou à l’angle différent retenu), et je la place en bas du velux, et par exemple à gauche pour commencer.

Si l’épaisseur de l’habillage du rampant n’est pas trop épaisse, la fine partie métallique de la fausse équerre peut s’insérer dans un trait de scie égoïne (scie à bois) effectué dans le placo.

Donc, en agissant par petite touche successive, on vient scier ce placo en vérifiant régulièrement pour arrêter le trait de scie quand on arrive au 45° souhaité par rapport au bord du velux.

Si la fausse équerre n’est pas assez longue (pour une raison d’épaisseur d’habillage importante), mon astuce consiste à prolonger la fausse équerre à l’aide d’une ficelle fine (de la ficelle de cuisine par exemple), et c’est la ficelle qui passera par le trait de coupe dans le placo pour vérifier l’angle de coupe à 45°.

L’est pô ben fécil à comprindre ton treuc ! (humour – tentative de transcription par écrit de l’accent du Québec 😉 )

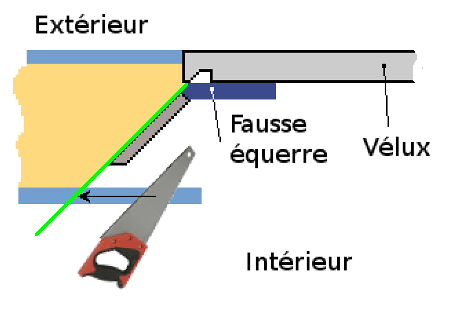

Ok, les 2 illustrations ci-dessous (vues de dessus) résumeront les opérations décrites précédemment :



En vert, la ficelle attachée à la base de la fausse équerre et qui la prolonge

(Note : on peut aussi utiliser un gabarit coupé à 45° découpé dans un papier épais du type chemise cartonnée)

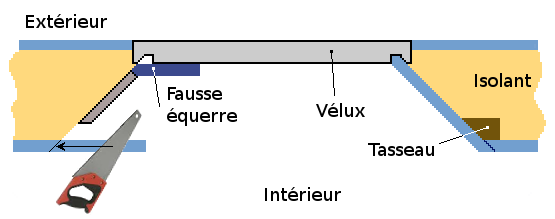

Un tasseau avec un angle à 45° permettra de visser efficacement le morceau de placo des côtés



L’opération sera répétée en haut du velux, et bien sûr aussi de l’autre côté.



En bleu, les 4 traits de scie effectués dans le placo

En raison de l’épaisseur du rampant de toiture rarement identique en haut et en bas, je vous conseille de vérifier que la cote entre les deux traits de scie (repérée ci-dessus) est bien identique en bas et en haut de façon à dessiner un parfait rectangle.

Dans le cas contraire, il faudra corriger en haut ou en bas, et équitablement de chaque côté.

Il est en effet primordial de « contenter » l’œil quand on regarde le velux, car vous pouvez très bien avoir 45° de chaque côté, mais avoir un parallélogramme de face à cause d’une épaisseur de rampant différente en haut par rapport au bas.

Cela signifie que les côtés pourront donc avoir une forme légèrement différente d’un rectangle parfait (peut-être 1 cm de plus en haut ou en bas), mais cela ne se verra pas du tout 😉 !

Les deux traits de scie obtenus de chaque côté, une fois la correction effectuée, seront reliés par un trait de cutter (en pointillé sur le dessin ci-dessus) et les morceaux de placo coupés.

On visse dans l’angle un tasseau disposant lui aussi d’une coupe à 45° (voir illustration plus haute).

Puis on découpera les côtés en placo sans oublier de réaliser les biseaux nécessaires pour l’insertion dans les gorges du bâti du velux, et on les vissera dans les tasseaux des angles.

Cliquez pour visualiser en 3D

Ci-dessous, un exemple d’entourage de velux à environ 40° (pour cause de passage d’une ferme de charpente entre 2 velux – on l’aperçoit à droite).

Personnellement, je préfère un habillage par lames perpendiculaires sur les parties haute et basse, comme ci-dessus.

Et le détail important par rapport à un encadrement en placo concerne justement ces parties.

Car cela nécessite de placer un morceau de tasseau dans le prolongement de la rainure du bâti inférieur et supérieur, et ce de chaque côté, pour pouvoir soutenir les lames des angles :

En trait fin, l’emplacement du tasseau en dessous

Les 2 lames des angles seront fixées sur le tasseau



Ce tasseau sera fixé sur les chevrons de la toiture, mais souvenez-vous, vous ne devez rien fixer sur le bâti du velux !

Grâce à ce type d’ouverture, Vous voilà maintenant dans la lumière 😉 !

IMPORTANT :  Cette deuxième partie comporte une mise à jour vous permettant de gagner du temps.

C’est ici : Velux : réaliser un encadrement ouvert à 45° (mise-à-jour)
