Il y a des configurations où l’on aimerait pouvoir installer des points d’éclairages, soit pour de réels besoins de lumière, soit pour parfaire une décoration.

Sauf que parfois la place est insuffisante pour des spots traditionnels dont l’encombrement est conséquent 🙁 !

Cela peut être sous des meubles hauts de cuisine et pour illuminer le plan de travail qui se trouve juste en dessous.

Le problème est similaire dans l’exemple que je vais vous montrer aujourd’hui : il s’agit d’agrémenter une ouverture réalisée dans un mur porteur.

Sous une ouverture ? Mais quel rapport avec un espace faible ?

Et bien, lorsque l’on réalise une ouverture comme celle que vous voyez au début de cet article, une poutre en acier appellée IPN ou HEA (poutre dont le profilé ressemble à un « I » majuscule) est posée en appui sur les côtés de l’ouverture, puis cette ouverture est habillée en plaques de plâtre.

Afin d’optimiser au maximum le passage, le placo est approché au plus près de la poutre en acier, environ 3-4 cm.

L’espace est donc trop faible pour installer des spots classiques.

Vous pourrez bien sûr trouver dans le commerce des « semblants » de points d’éclairage, qui s’allument individuellement, et qui fonctionnent avec… des piles !

Ici, on veut un interrupteur qui commande tous les spots, 3 en l’occurence, et l’installation fonctionnera sous 230 V.

Du sérieux quoi 😉 !

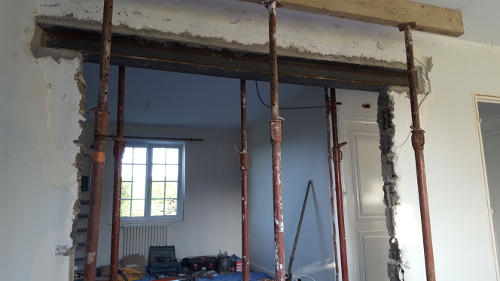

Voici l’ouverture avec sa poutre en acier :

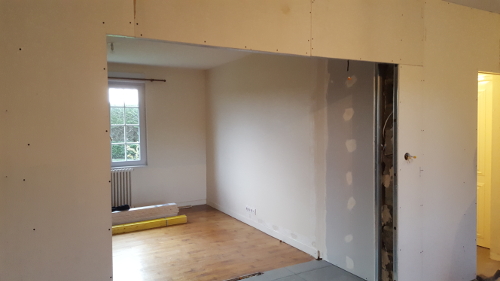

Puis l’habillage en placo :

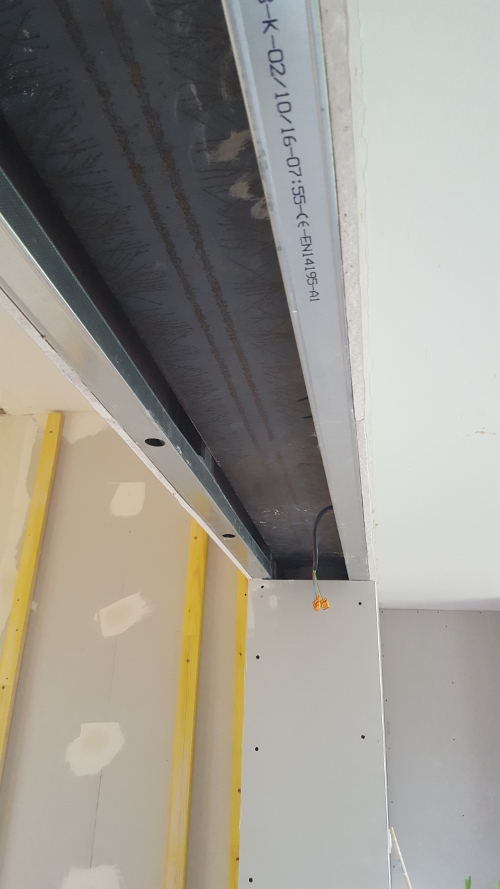

Le détail de l’espace faible sous la poutre :

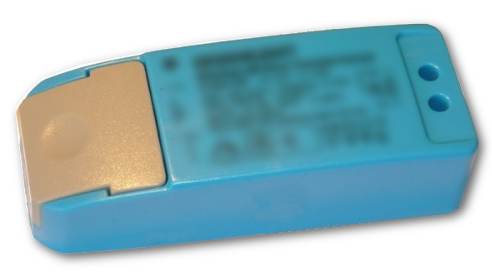

Si les spots sont si faibles en épaisseur, c’est tout simplement parce que le transformateur est un élément indépendant et totalement séparé des spots :



Ce transformateur sera donc installé dans un endroit adapté en fonction de l’espace, et facile à localiser si un jour il cause des problèmes 😉 .

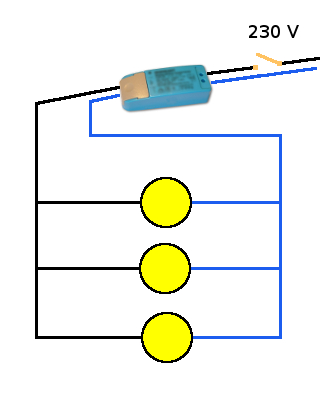

D’un côté de ce transfo arrive le 230V et l’interrupteur, et en sortie on connecte les spots en parallèle :

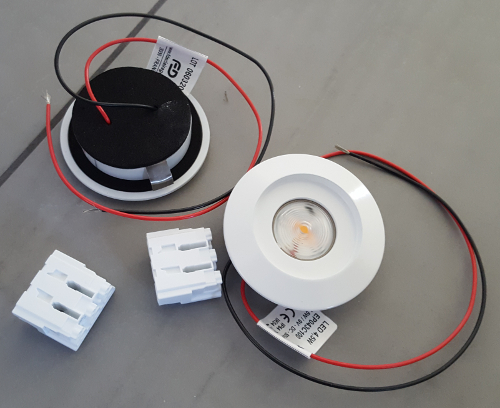

Voici les spots (épaisseur environ 2cm 🙂 !) :

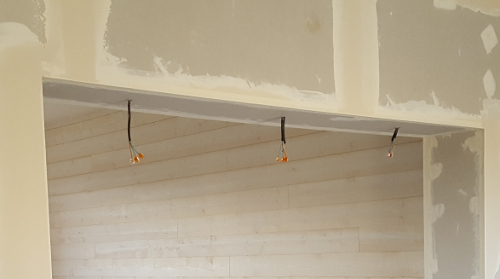

Ne disposant pas des spots lorsque le placo a été mis en place, j’ai laissé les câbles sortir par un petit trou :





Pour réaliser les trous pour le passage des spots, j’ai utilisé un gabarit circulaire (un rouleau d’adhésif) proche du diamètre nécessaire, et tracé le contour :

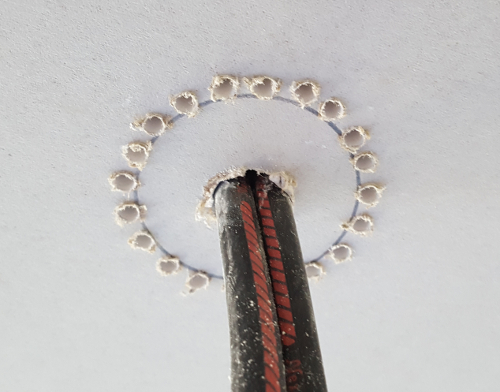

Puis j’ai utilisé une petite mèche et percé tout autour :





En déplaçant la mèche de trou en trou, il est facile de terminer le contour et de retirer le placo.

Un léger coup de râpe et le trou est bien circulaire, prêt à recevoir son spot :

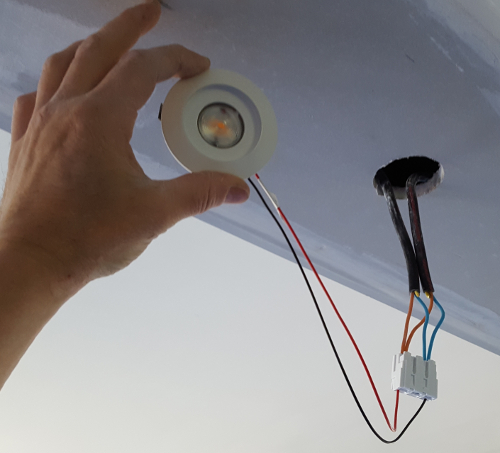

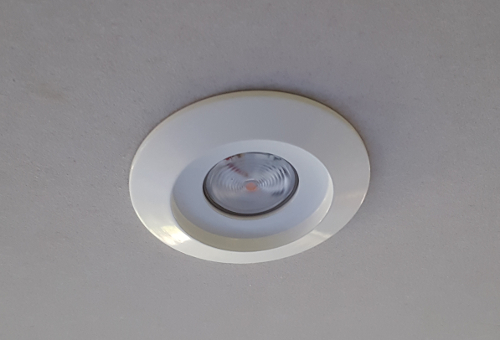

Les spots disposant de 2 lames à ressort sur les côtés, le maintien dans les trous du placo est efficace :

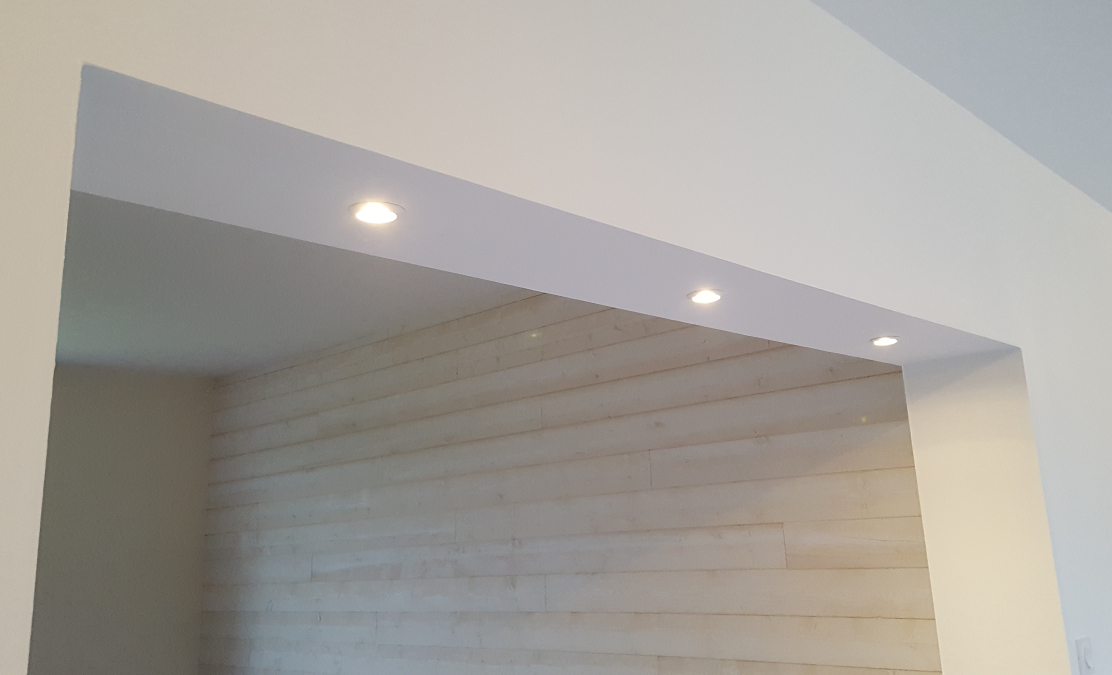

Le résultat :



Cliquez sur l’image pour l’agrandir

 Plutôt sympa, non ?
