La difficulté dans cette réalisation ne se situe pas au niveau de la préparation, même si cette dernière est très importante pour la qualité du travail terminé, mais plus dans l’acheminement du béton.
En effet, très souvent, un abri de jardin est situé… au fond du jardin ! Il va donc falloir mettre la(les) brouette(s), ainsi que les bras qui les tiennent à rude épreuve.
Allez, c’est parti 🙂 !
Une fois l’emplacement de votre dalle déterminé ainsi que ses dimensions, réalisez un cadre à l’aide des chevrons.
Ce cadre, c’est un coffrage, tout simplement.
Les chevrons ayant une section de 63mm x 44mm, en les utilisant dans le sens de la hauteur, vous disposerez d’une dalle d’une épaisseur de 63mm ce qui est nettement suffisant pour un abri de jardin.
Une vis 6 x 120 est nécessaire pour assembler chaque angle comme illustré sur la photo ci-dessous. (Pour le choix et l’utilisation des vis, consultez l’article Comment choisir ses vis)
La dimension intérieure de votre coffrage, correspond à la dimension que vous avez retenue pour votre dalle.
Afin d’éviter d’éventuelles surprises de dimensions lors du montage de votre abri de jardin, il est souhaitable de réaliser une dalle de dimensions supérieures.
10cm en largeur et en longueur sont suffisants, mais rien ne vous interdit d’allonger encore plus cette dalle pour, par exemple, stocker du bois de chauffage à côté de votre abri.
Ceci dit, si vous avez déjà acheté votre abri de jardin, vous devez connaitre les dimensions exactes de la dalle à réaliser.
Quand votre coffrage est terminé, positionnez-le avec précaution (éventuellement avec l’aide de quelqu’un) à l’emplacement de la dalle.
Si vous avez de la place, réalisez le coffrage directement sur l’emplacement retenu, c’est encore mieux !
Voici maintenant la partie à réaliser avec le plus grand soin : la mise à niveau du coffrage.
A l’aide d’une pioche et d’une pelle, « grattez » la terre sous le coffrage, ou ajoutez des cales (de votre choix) pour parfaire cette mise à niveau.

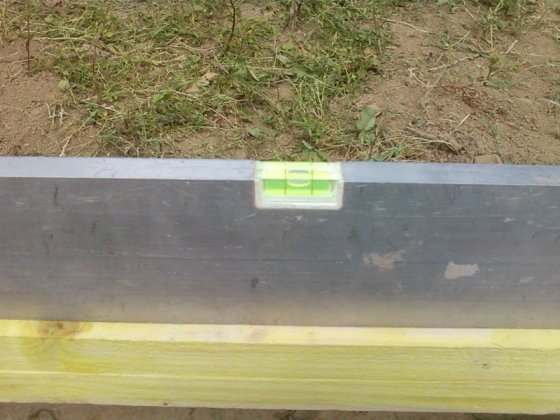

Utilisez de préférence un grand niveau, la précision n’en sera que plus grande.

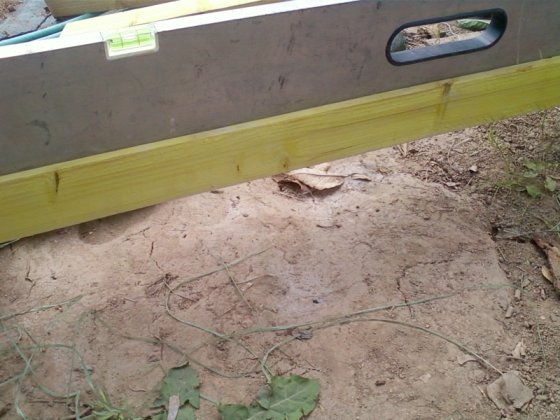

Ne vous inquiétez pas si de grands espaces apparaissent sous votre coffrage comme on peut le voir ci-dessous.
La précision est importante. En effet, une dalle qui n’est pas droite, entraînera une difficulté dans le montage de votre abri, et une infiltration d’eau certaine.
L’espace entre le sol et le chevron, visible sur cette photo, sera comblé ultérieurement.

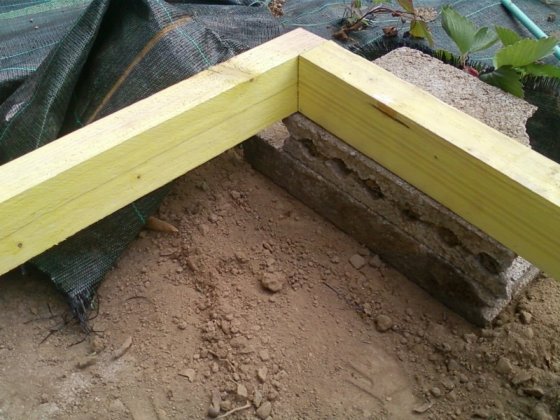

Un exemple de calage à l’aide de vieux parpaings étroits

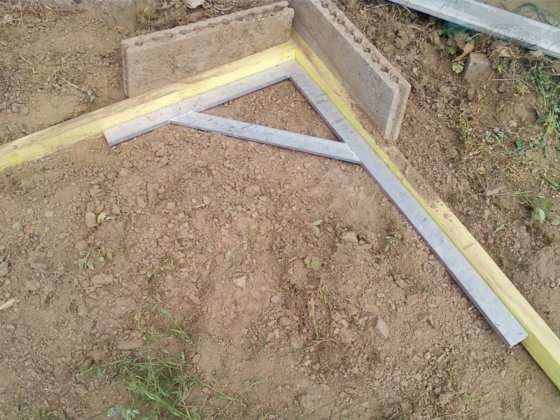

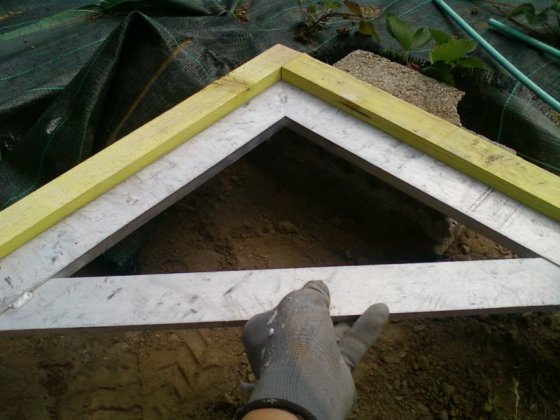

La précision est aussi valable pour les angles. Si vous ne disposez pas d’une grande équerre comme sur cette photo, consultez l’article Comment réaliser un angle droit sans équerre
Une fois le réglage de l’angle droit effectué, vous pouvez bloquer votre coffrage à l’aide de grosses pierres ou de parpaings
Enfin, il est important de gratter la surface délimitée par votre coffrage, afin de s’assurer d’une épaisseur constante de votre future dalle.
Pour cela, vous pouvez utiliser une grande règle ou un autre chevron positionné en appui d’un côté à l’autre du coffrage et de vérifier l’écart avec le sol.
Si des trous sont constatés, vous pouvez les combler avec du tout-venant 0-20 ou 0-30 (mélange de roche broyée de 0mm à 20 ou 30mm).
Ces trous peuvent aussi être comblés avec le béton de la dalle, à condition que cela ne représente pas un gros volume supplémentaire.

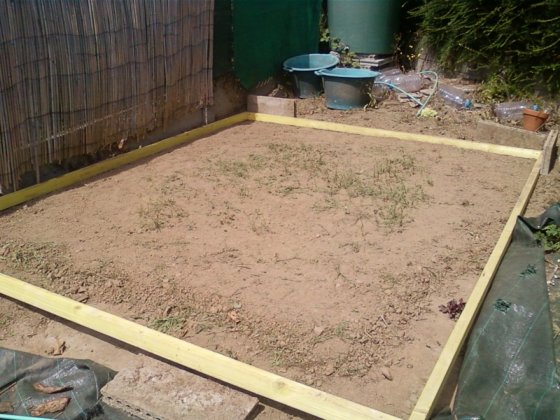

Vous pouvez constater sur la photo ci-dessous que le sol délimité par l’angle inférieur du coffrage est plus « bas ». Dans cette réalisation, c’est le béton qui comblera cette différence.
Cette phase de préparation du coffrage est terminée. Maintenant, il faut préparer l’armature, le coulage et le lissage du béton.
Consultez pour cela l’article Réalisez une dalle en béton pour votre abri de jardin (Partie 2/2)
Pour lire la suite, vous devez être membre.
Merci pour ces bonnes idées! Est-ce que c’est nécessaire de faire de forage béton pour un projet comme ça ? Combien de temps passez-vous sur ce projet ? Mon jardin a besoin beaucoup d’aide, mais je n’ai pas beaucoup de temps !
Bonsoir Marcelle
Je crains de ne pas avoir compris ce que vous appelez « nécessaire de faire de forage béton » :-(. Pouvez-vous m’expliquer s’il vous plaît ?
Pour réaliser cette dalle, moins d’une journée tout compris, et tout seul ;-).
Quelques minutes supplémentaires seront nécessaires une semaine plus tard pour décoffrer.
Bien amicalement
Christophe
Bonjour!je veux monter un abri de jardin de1578mm par1170mm
je compte faire une dalle de 2000mm par 1340mm avec un coffrage d’une hauteur de 75mmm,je compte mettre au fond du coffrage des parpaings en béton (que j’ai en stock chez moi)
qui ont une épaisseur de 50mm,afin que j’ai un minimum de sacs de béton prêt à l’emploi,à transporter (35kg très lourd pour moi)ainsi qu’un minimum d’argent à dépenser !donc je comblerais l’espace restant dans le coffrage par du béton »
« pret à l’emploi » ! s’agissant d’une petite dalle pour un petit abri de jardin,cela est-il réalisable et valable ?
merci par avance de vos réponses
Bonsoir Gérard,
Compte tenu de la faible dimension de cette dalle, si le sol est bien stabilisé, il n’y aura pas de problème. Ceci dit, ma nature prévoyante (je préfère assurer que refaire ;-)), m’inciterait à ajouter un treillis métallique pour assurer la cohésion béton-parpaings.
Bien amicalement
Christophe
Bonjour Christophe !
Tout d’abord MERCI à vous de prendre le temps de me répondre.
Concernant le treillis merci de me dire quelle forme doit-il avoir ? et comment le poser pour qu’il fasse liaison entre parpaings et béton ?
Autre question ( d’un néophyte….merci de ne pas rire! )
serait-il judicieux de ma part de remplir les parpaings de béton avant de les poser dans le fond du coffrage ?
Vous remerciant par avance de vos réponses,recevez mes sincères salutations.
Gérard
Bonjour Gérard,
Une fois le coffrage réalisé, sur le sol je poserais un polyane, puis j’ajouterais les morceaux de parpaings cassés en morceaux (taille des morceaux à voir pour ne pas qu’ils dépassent de la hauteur désirée), ensuite le treillis métallique 20x20cm comme on le voit sur la deuxième partie de l’article.
Mais si vous préférez remplir les parpaings de béton, c’est aussi possible.
Bien cordialement,
Christophe
Juste un gros soucis là …
50 mm de parpaing en hauteur pour une dalle de 75 mm totale ?!
Soit : 25 mm de béton ?
Autant le dire tout de suite .. ça ne tiendra pas (fissures, etc …)
de plus un treillis soudé dans 25 mm de béton ne sera pas à l’abri et rouillera …. il faut compter minimum 25 à 30 mm « autour » d’un ferraillage.
Personnellement je vous conseille de disposer vos parpaings au sol en les « tassant » bien et de « fibrer » votre béton (sac de fibre vendu chez la plupart des magasins de bricolage) c’est des petits sacs de fibre de verre qu’il faut mélanger (à sec) dans votre mélange béton.
Accessoirement il serait utile également de savoir quel va être le poids de votre abri de jardin et comment il va « porter » sur cette dalle …. car suivant les points d’appui et le poids global qui va s’y reporter, votre dalle pourrait partir en miettes 🙁
Bonsoir McPeter 🙂
Excellente réaction 😉 !
Lorsque j’ai lu la question, j’ai eu aussi cette réflexion. 25mm de béton au dessus des parpaings cela m’a paru faible. Je pensais à des parpaings (pleins) de ceinturage de 5 cm d’épaisseur que l’on pose sur la tranche et en périphérie, avant le coulage d’une dalle béton pour une maison. Mais lorsque Gérard m’a demandé s’il fallait les remplir de béton, j’ai été décontenancé. Ces parpaings sont forcément plus gros, et creux :-(. J’en ai donc déduit que le coffrage fait 75mm au dessus du sol, mais qu’il y a un décaissement dans ce coffrage qui permet d’y poser des parpaings.
J’aurais dû écouter mon premier ressenti et lui poser directement la question ;-).
Mais je vois que je suis bien secondé 😉 !
Le mieux c’est de demander à notre ami Gérard de nous expliquer avec précision son projet ;-).
Bonsoir à vous deux,Christophe et Mc Peter !
En préliminaire sachez que je n’ai aucune expérience de ce genre de travaux,autant d’ailleurs que du gros bricolage, que ce soit en bois,métal ou béton !
Concernant l’abri de jardin,les dimensions sont 1578mm sur1170mm soit une surface de 1,85m2 pour un poids d’environ 150kg ; cet abri n’ayant pas de plancher je compte le faire reposer sur le pourtour , sur une bande de polystyrène extrudé qui elle-même reposera sur la dalle.
Concernant la dalle , je confirme vouloir (si cela vous parait réalisable) faire une dalle d’une hauteur de 75mm
composée de parpaings de 50mm de hauteur (voir comme le propose Christophe,de concassé ces parpaings)et recouvrir
la hauteur restante (soit environ 25mm) de béton » prêt à l’emploi ?
Je confirme aussi à Mc Peter , (après avoir pris des renseignements ici et là chez des distributeurs de matériaux)avoir l’intention d’intégré de la fibre anti-fissures , effectivement vendu en sac à environ 10€ !
Pour finir,je dirais pour « ma défense….(rires) » que cet abri ainsi que la dalle ne resteront pas au-delà de 2 à 3ans (ce qui je le concède ne doit pas m’empécher d’essayer de faire un travail le plus propre possible!)
Vous remerciant des commentaires que vous faites et qui me sont » ô combien » très utiles ,recevez mes salutations distinguées.
Gérard
Bonsoir Gérard,
Donc effectivement, 2,5cm de béton seul pour « combler » le restant du coffrage, il peut y avoir un risque de fissure. Alors ajouter des fibres anti-fissures peut consolider l’ensemble. Mais je ne peux hélas pas vous confirmer le succés et la résistance d’une telle réalisation, car je n’ai jamais été confronté à de si faibles épaisseurs de béton.
N’hésitez-pas à nous informer du résultat 🙂 !
Bien amicalement,
Christophe
voilà un tuto qui permet de réaliser une belle dalle béton et solide pour son abris de jardins surtout que ce genre de produit séduit de plus en plus les ménages car il permet non seulement d’avoir une superficie supplémentaire et valoriser son jardin, ou tout simplement de ranger ses outils de jardins de plus en plus encombrant !
petite question
vous été situer dans quel région ici en Belgique 65mm pour une dalle un peux peux min 200mm
pas d’empierrement?
Que ça parait simple quand c’est bien expliqué. J’adore ce genre d’article qui me donne envie de me mettre au travail. Mais j’avoue tout de même que la dalle béton me fait un peu peur. N’est-il pas plus rapide, plus simple et moins coûteux de la faire faire par des pros. Quoique grâce à la location possible de matériels à des particuliers pour des prix plus que raisonnables, on peut diminuer sensiblement le cout, je pense. Allez un peu de courage et je m’y mets.
Bonjour à tous, un peu dans le même registre, je voudrais réaliser un local « bricolage » à ossature bois (bastaings et OSB 9mm) dans mon garage (qui est en fait une grande grange). Le sol est en terre battue, stabilisée depuis longtemps. Ma question : pour la dalle, quelle épaisseur mini? D’avance merci pour vos réponses.
pg
OUPS!
Oubli : dimensions 3m x 3m
Bonjour Pierre,
Avant tout, il est conseillé de poser un polyane qui évitera les remontées d’humidité.
Ensuite un treillis métallique, et un béton de 120 mm minimum.
Bien amicalement,
Christophe
Bonjour,
je dois réaliser une dalle de béton de 5,20m x 2m pour recevoir un abri bois. Beaucoup de sites préconisent de réaliser un lit de pierres concassées sur 15 à 20 cm + d’y ajouter un « hérisson » (mélange de sable et de cailloux (si j’ai bien compris)) de quelques centimètres.A te lire tu n’en parles pas. Peut être que cela n’est pas utile sur une petite surface comem celle-ci de 10 m². Que préconises tu ?
Cordialement
Yohan
Même réaction que Yohan, couler à même le sol me parait bizarre. Pour ma part je dois réaliser une dalle de 4.40 x 3.90, pour y mettre un abri de jardin, et vu la dimension de la dalle je préfère mettre du tout venant dans le fond. Aprés peut être est-ce du justement aux faibles dimensions de ta dalle que tu ne mets rien en dessous.
Moi ma question concerne le film polyane, on dit que c’est pour empêcher les remontées d’humidité du sol, ca j’ai compris, mais qu’en est-il des infiltrations vers le bas, le polyane retient l’eau donc ? Et en cas de gel que se passe t’il ?
Et deuxièmement avec un hérisson et un film polyane au dessus, le liant béton-casson ne se fait pas, donc je suis assez étonné de l’utilisation d’un polyane sur du casson (tout venant).
Merci de répondre à mes interrogations,
Cordialement.
Bonjour, je pense réaliser une « mini » terrasse avec cette technique, à votre avis est ce que mon projet est viable merci d’avance.
Bonjour,
Cette explication est valable pour toutes tailles de dalles, adaptez la taille et les quantités des fournitures en fonction, ferraillage etc
Cordialement
Bonjour,
Je dois réaliser une chape de 230x220x70 pour mon abri de jardin, je n’ai pas de bétonnière ce qui m’oblige à préparer le ciment manuellement avec des sacs déjà préparés en ciment sable et peut-être en gravier.
Est-ce que cela est compatible avec le fait que la chape doit être coulée en une seule fois.
Merci pour vos conseils.
Salutations
