Drôle de titre n’est-ce pas ?

Il faut dire que je passe pas mal de temps pour trouver des titres qui soient à la fois évocateurs du contenu et qui en même temps attisent la curiosité 😉 !

Aujourd’hui je vais vous parler de plomberie.

Ça faisait longtemps !

Et plus précisément d’évacuation.





Car suivre une pente d’évacuation quand cette dernière se fait le long d’un mur, là, il n’y a rien de très compliqué : on trace la pente, on perce sur cette ligne, et on fixe les colliers qui recevront le tuyau PVC.

Mais il arrive que dans certaines configurations on n’ait pas d’autre choix que de traverser le sol pour rejoindre l’évacuation générale qui se trouve à un niveau inférieure.

Imaginons par exemple le cas d’une évacuation créée pour une nouvelle cuisine, évacuation qui descend en traversant le plancher (dalle béton ou plancher bois).

Cette évacuation se retrouve donc dans le sous-sol de la maison, mais l’évacuation générale, elle, ne se trouve pas du même côté 🙁 !

Et là, nouvelle contrainte, pas possible de « courir » le long des murs, il faut faire traverser directement le tuyau de PVC au plafond du sous-sol, tout en respectant la pente minimum de 1cm par mètre.

D’accord, mais du coup il faut écarter progressivement du plafond les colliers de fixation du tuyau de façon à créer la pente nécessaire.



Pour cela, inutile de couper des cales en bois, faites appel aux Titans 🙂 !

Derrière ce nom quelque peu impressionnant, se cache de petits cylindres aux extrémités filetées (un côté mâle et un côté femelle), et adaptés exactement à notre problématique de pente.

Ces petits cylindres s’appellent des rallonges, et la marque couramment utilisée par les professionnels s’appellent Titan, tout simplement 😉 !

Ces rallonges existent en différentes longueurs : 20 mm, 30 mm, 40 mm, etc.



Rallonges Titan



Personnellement, je n’utilise que 2 longueurs : 20 et 30 mm (photo ci-dessus).

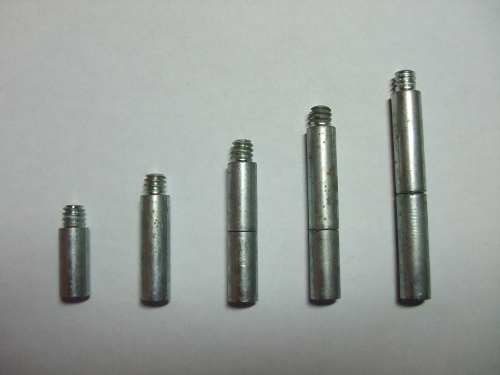

Tout simplement parce qu’avec ces deux longueurs, je fais toutes les autres (longueurs) en les vissant les unes sur les autres :



2 longueurs (seules ou assemblées) pour obtenir 20 mm, 30 mm, 40 mm, 50 mm, 60 mm

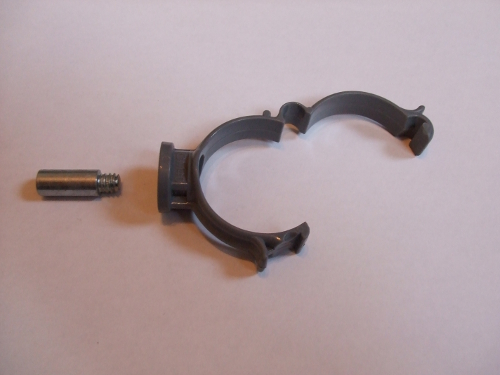

L’assemblage avec le collier :

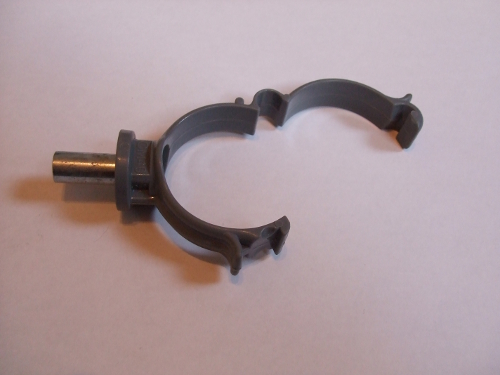

Un simple vissage suffit





Une fois l’assemblage effectué avec une ou plusieurs rallonges, il n’y a plus qu’à visser l’ensemble sur la vis de fixation utilisée habituellement pour fixer les colliers PVC, car les filetages sont parfaitement identiques 🙂 :





Pour vous donner une idée de l’installation et en se basant sur le dessin suivant :





Le premier collier (à gauche) sera fixé normalement (sans rallonge), celui du milieu aura une rallonge de 20 mm, et celui de droite une rallonge de 30 mm (ou plus en fonction de la pente).

Il s’agit bien entendu d’une estimation à corriger en fonction du nombre de colliers et de la longueur du parcours du tuyau.



Cet accessoire permet de réaliser un travail rapide, soigné et très professionnel, car on ne perd pas de temps à couper des cales en bois qui au final s’avéreraient disgracieuses.

Pour le prix, compter environ 5 à 6 € la boite de 50 pièces pour la longueur de 20 mm.
