Les 3 premières parties de cette série nous ont permis de voir la construction des meubles bas.
Avant de s’attaquer aux meubles hauts, nous allons voir l’assemblage et la fixation de ces meubles bas entre eux et la mise à niveau.
Nos caissons doivent prendre un peu de hauteur afin d’être à la fois plus accessibles, mais aussi protégés de l’humidité de la serpillière et des chocs de nos petons 😉 !
Pour cela, on va les équiper de pieds réglables, ce qui nous permettra aussi de parfaire la mise à niveau générale 🙂 .
Les pieds réglables
Ces pieds sont en PVC et généralement composés de 3 parties :
- Un socle à visser sous le meuble
- Le pied réglable à insérer dans le socle
- Le support pour clipser les plinthes sur les pieds
Ces pieds font 15cm de hauteur et sont réglables jusqu’à 17cm.
Certains sont équipés d’un ergot pour une meilleure tenue, d’autres en sont dépourvus.
Je vous conseille d’utiliser des pieds à ergots pour les meubles larges (90cm et plus), et/ou lourd comme la colonne four.
Comme vous allez les faire glisser en contact avec le sol en mettant en place les meubles, ce serait dommage de voir ces pieds se replier sous le poids du meuble.
La seule contrainte supplémentaire sera de percer un trou non traversant permettant l’insertion de cet ergot, ensuite on peut mettre en place les 4 vis.
Ces pieds supportent parfaitement le poids vertical, mais peuvent arracher le socle avec un effort latéral non souhaité, donc attention lors de la mise en place.
Pour fixer le socle sur le dessous du meuble, on utilise des vis de 4mm de diamètre pour 16mm de longueur.
Ceci est bien entendu valable si vous avez utilisé des panneaux de 18mm d’épaisseur, sinon il faudra prendre moins long 😉 !
La plinthe étant légèrement renfoncé sous le meuble, le socle devra être fixé en conséquence.
Personnellement, je place les socles à 5cm du bord du meuble.
Quand je dis « bord du meuble », c’est sans compter la porte.
Vous remarquerez aussi que les socles ne sont pas totalement ronds et disposent d’un angle à 90°.
Ceci est fait pour faciliter le positionnement.
Il faudra donc placer les pieds comme sur le dessin ci-dessous :

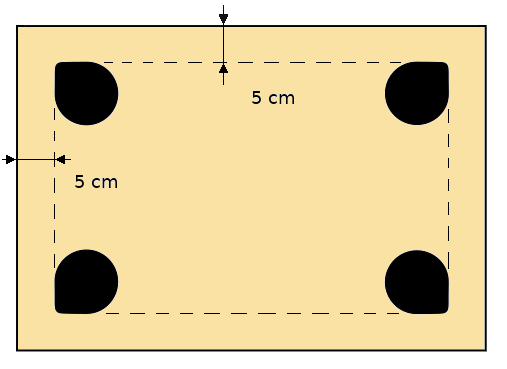

Placement et vissage des socles des pieds sur le dessous des caissons
Personnellement, je fixe d’abord les pieds sur le dessous du panneau qui me servira de bas de meuble, et je procède ensuite à l’assemblage du caisson.
Mais c’est une question de goût et… « chacun fait… fait… fait, c’qui lui plaît… plaît… plaît… » 😉 (Pour ceux qui ne connaisse pas cette chanson : Chagrin d’amour « Chacun fait c’qui lui plaît »)
Solidarisation des meubles entre eux
Les meubles en bonne position (tant que possible collés aux murs), on place sur le dessus une grande règle et un niveau (ou une règle qui fait niveau c’est encore mieux), et on « joue » sur le réglage des hauteurs des pieds pour mettre tout ce petit monde bien de niveau, dans le sens de la longueur, mais aussi dans la profondeur.

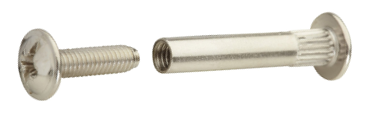

Quand on est satisfait du réglage, on assemble les caissons entre eux en perçant les cloisons en contact et en insérant des vis de serrage comme celle-ci :
Je conseille de faire un vissage en haut et en bas devant, et au moins un au fond.
Si un seul est placé au fond, on le place à mi-hauteur.

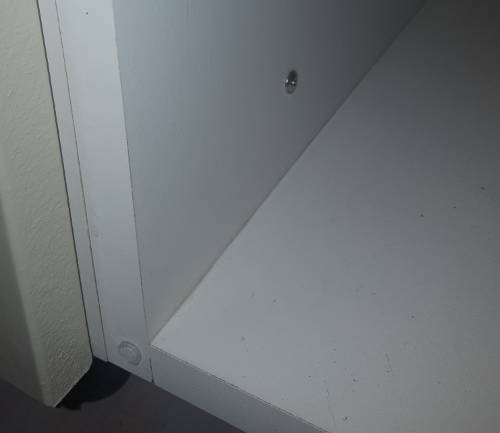

Une solidarisation en bas du meuble, vers le devant

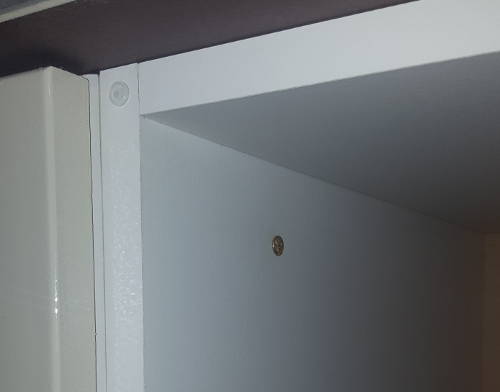

Une solidarisation en haut du meuble
Le(s) plan(s) de travail
Au procède ensuite à la préparation des plans de travail.
S’il n’y en a qu’un, on ne peux pas dire qu’il y ait de difficulté.
Si par contre il y a un angle à réaliser, la première chose sera de vérifier l’équerrage de cet angle.
Si l’angle n’est pas parfaitement à 90°, il faudra réaliser une correction sur l’un des plans de travail, voire les deux.
Beh oui, la cuisine formera toujours un bel angle droit, et c’est la légère retouche sur un plan de travail qui masquera le défaut d’équerrage des murs 😉 !

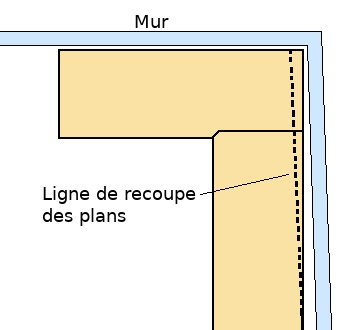

Recoupe pour correction d’angle ouvert à plus de 90°
Ceci dit, si vous avez 3 plans de travail en U, la retouche pourra aussi se faire sur 2 plans en cas de nécessité.
Pour l’assemblage des plans de travail, je vous invite à lire l’article Comment assembler deux plans de travail à angle droit pour votre cuisine.

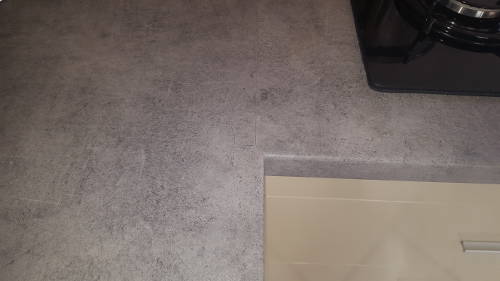

Voici le résultat de la mise en pratique sur de vrais plans de travail :

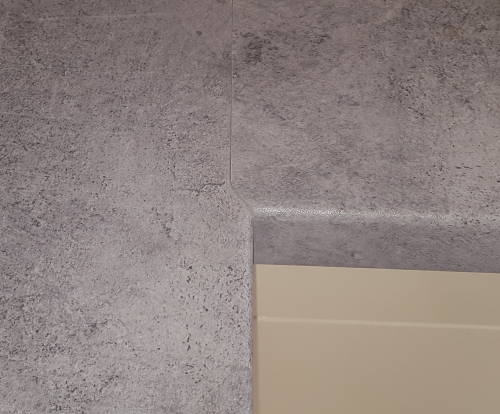

L’angle en plus gros plan :
Z’avez vu ? Pas mal, non ?
On distingue très légèrement la jonction, ce qui n’enlève rien à la beauté de l’assemblage.
Pour un tel résultat plus que bluffant, en plus de l’application de la technique d’usinage, il y a 2 autres astuces :
Pour avoir cette finition qui tue, il suffit d’ajouter un cordon de mastic acrylique de la couleur des plans de travail, ici un gris.
Au serrage des 2 plans, l’excédent de mastic ressort.
Il suffira de retirer cet excédent avec des cales de lissage décrite ici et utilisables aussi bien pour le mastic, le silicone ou la colle.

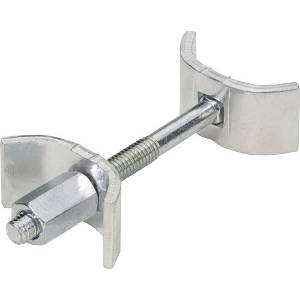

La deuxième astuce réside dans l’utilisation de 2 demi-lunes de serrage disposées sous les plans de travail :
Pour la mise en place de ces systèmes d’assemblages particulièrement efficaces, regardons ces illustrations 3D :

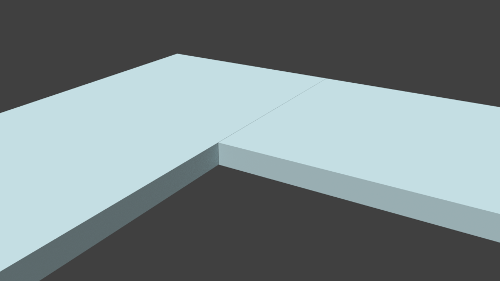

L’angle formé par les deux plans de travail
Si on regarde maintenant sous ces 2 plans de travail :

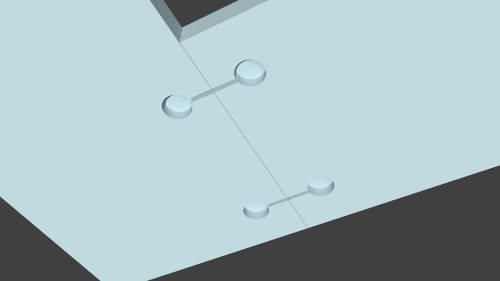

Usinage effectué pour y insérer les fixations en demi-lune
Vous comprenez mieux maintenant comment la mise en place de ces demi-lunes de serrage permet un assemblage parfait.
La profondeur de ces formes est d’environ la moitié de l’épaisseur des plans de travail.
Rassurez-vous, il n’y a rien de compliquer pour réaliser ces formes.
Une perceuse équipée d’une fraise de 35mm (la même fraise que celle utilisée pour placer des charnières invisibles pour les portes — nous reviendrons sur ce point), et deux traits de scie circulaire entre les deux trous, en ayant bien sûr réglé la profondeur pour ne pas traverser les plans 😉 !

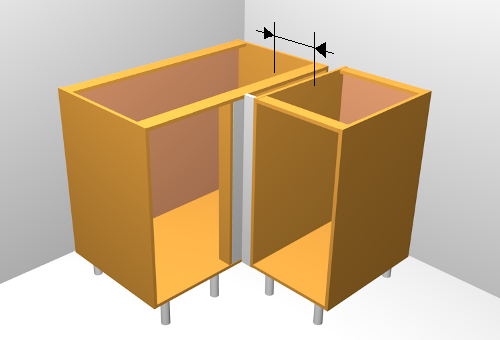

Avant de réaliser les formes pour les demi-lunes, on s’assurera sur les meubles d’angle que l’espace entre les 2 trous est suffisant pour que rien ne gêne le placement et le vissage de ces demi-lunes :
L’espace entre chaque trou doit être suffisant pour enjamber l’assemblage des 2 meubles
Les système d’assemblage en demi-lunes existent heureusement en plusieurs longueurs 🙂 !
Note : ce système d’assemblage est conseillé mais pas obligatoire.
L’assemblage de 3 plans de travail en U

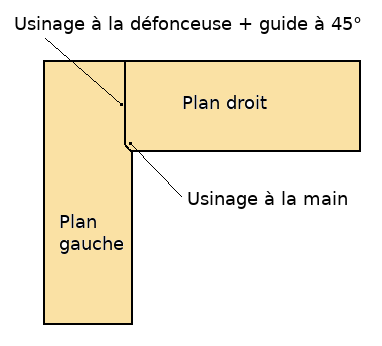

Pour réaliser la découpe permettant d’assembler 2 plans de travail décrite dans Comment assembler deux plans de travail à angle droit pour votre cuisine, on utilise une défonceuse.

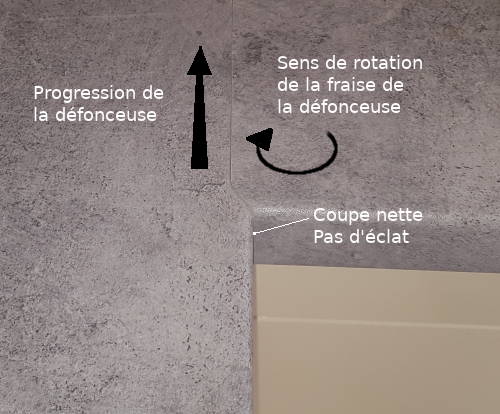

La fraise de la défonceuse tourne dans le sens des aiguilles d’une montre :
On réalise donc « le gros » de l’usinage (avec le guide à 45°) sur le plan de travail situé sur la gauche de l’angle à 90°, car la fraise va attaquer la surface stratifiée du plan de travail vers l’intérieur de ce plan de travail :
La fraise rentrant dans le plan de travail, le bord stratifié sera parfaitement découpé sans éclat.
On met d’abord en place ce plan de travail gauche usiné en premier, et on vient ensuite placer le plan de travail de droite dont on aura soigneusement arrondi l’angle.
Mais si l’on doit réaliser une mise en place de 3 plans en U, il va y avoir un problème !
Fichtre ! Mais quel est don’ ce problème ?
Pour avoir un placement le plus précis possible, on devra placer d’abord le plan qui forme de « bas » de notre U.

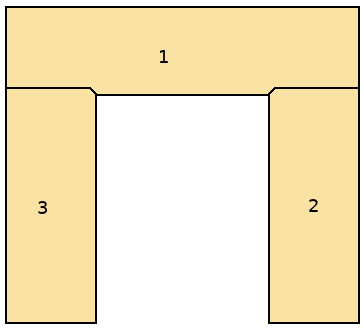

Et c’est lui, autrement dit le plan du milieu, qui devra avoir un usinage (effectué à la défonceuse) à droite ET à gauche :
Si l’usinage à droite sur ce dessin ne posera pas de problème et ne provoquera pas d’éclat car la fraise attaquera le bord vers l’intérieur, il n’en sera pas de même pour le côté gauche.
De ce côté, la fraise ressortira du plan à 45°… en éclatant le stratifié 🙁 !
L’astuce pour éviter cela sera d’usiner le côté gauche du plan 1 en l’ayant retourné face vers le bas.
On aura donc une façon de travailler correcte qui évitera les éclats 🙂 !

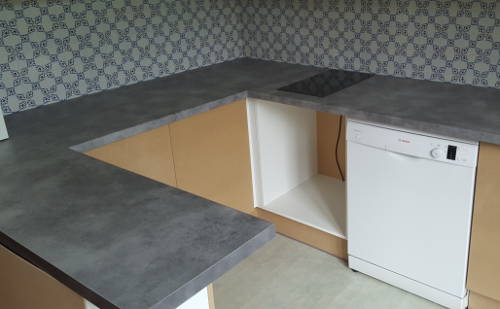

Un exemple de cuisine avec 3 plans en U encours de réalisation :
Voilà, le’s) plan(s) est (sont) en place, il n’y a plus qu’à le(s) visser aux meubles.

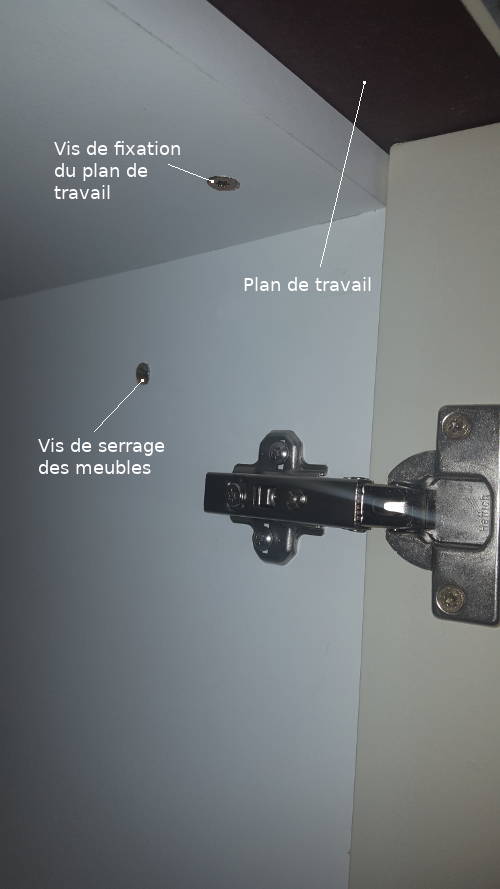

Cette opération se fait par en dessous, en effectuant un pré-perçage à travers le haut des meubles avec une petite fraise pour que les têtes de vis affleurent la surface :
Note : Ces meubles ont une partie haute pleine
Bien entendu, les vis ne devront pas traverser le plan de travail 😉 !
A suivre… 😉
