Les charnières invisibles, vous connaissez ?
Ce sont ces fameuses charnières qui œuvrent en silence sur les portes de nos cuisines 😉 .
Mais il est bien sûr tout à fait possible de s’en procurer pour ses propres réalisations.
Oui mais… comment on les pose 🙁 ?
C’est ce que nous allons découvrir ici 🙂 …
Ces charnières, en tout cas le modèle dont je parle ici, sont très utilisées car elles sont dites « à recouvrement ».
Cela signifie que la porte s’avance un peu vers l’intérieur en s’ouvrant de façon à ne pas heurter les portes voisines, et à la fermeture elles permettent à la porte de venir recouvrir son encadrement 😉 .
Pour utiliser ces charnières invisibles, l’épaisseur minimum conseillé pour la porte est de 15mm.
Le diamètre de la base des charnières « standards » fait 35mm, et il est donc nécessaire d’utiliser une fraise du même diamètre :
Utiliser une fraise permet d’obtenir un fond de trou parfaitement plat, car il ne faut bien sûr pas traverser la porte 🙂 🙂 !
Le problème que vous connaissez peut-être si vous avez déjà utilisé ce genre de fraise, c’est que sans l’aide d’une perceuse à colonne mais en utilisant une « simple » perceuse portative, vous avez de grande chance de voir la fraise (et la perceuse) quitter brutalement son emplacement de perçage en abimant votre belle porte dès les premiers tours de perçage 🙁 !
Et oui, cette fraise a besoin d’être bien maintenu en place.
Ceci dit, tout le monde n’a pas une perceuse à colonne 🙁 !
Donc, pour pallier à cela, il faut se fabriquer un gabarit de perçage avec quelques chutes de bois.

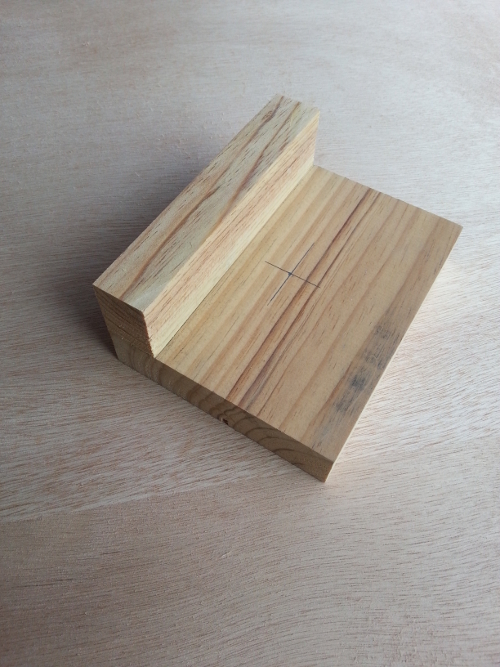

Un petit morceau d’environ 3cm de haut, collé et vissé sur un morceau plus large d’environ 10cm x 10cm :

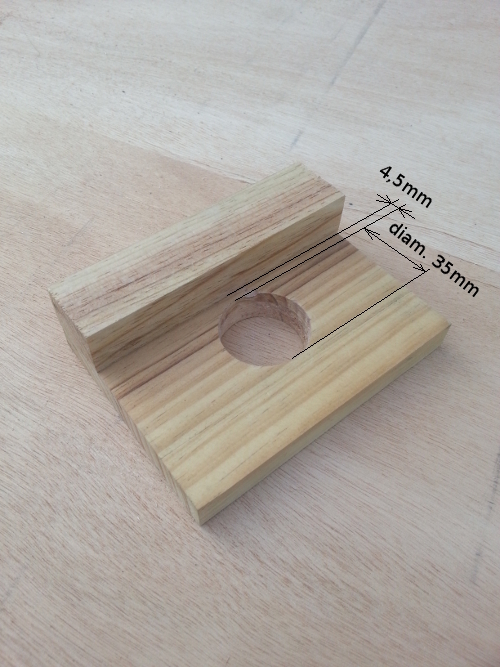

Ensuite, à l’aide d’une fraise à bois de 35mm, il faut percer un trou en respectant les cotes indiquées.

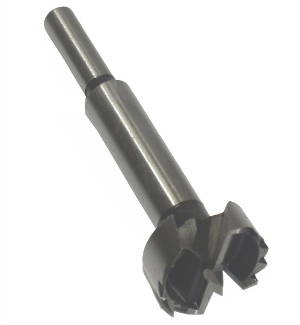

Fraise à bois de 35mm
L’axe de perçage des 35mm se trouve donc à 22mm de l’angle intérieur formé par l’assemblage des 2 morceaux de bois.

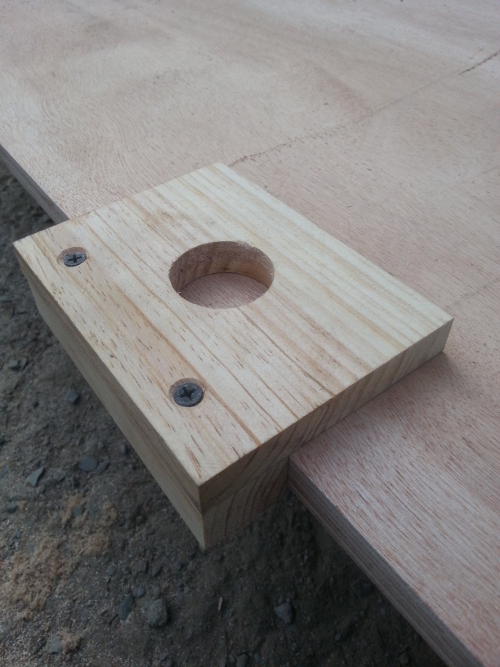

Il vous suffira de poser ce gabarit à l’emplacement de vos futures charnières, comme ceci :

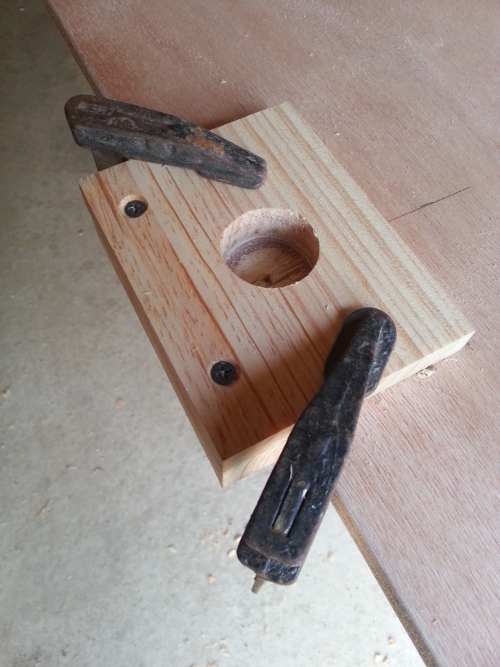

Puis de maintenir ce gabarit en place avec de petits serre-joints (en prenant soin de ne pas abimer la façade de la porte) :
A l’aide de votre perceuse et de la fraise de 35mm, vous pouvez maintenant réaliser le fraisage sans risque de voir rebondir cette fraise 🙂 !
Contrôlez régulièrement la profondeur du fraisage, qui doit être suffisante pour recevoir la charnière, et sans traverser la porte 😉 !
Voilà, la charnière est en place, il ne reste plus qu’à visser :
L’avantage de ce gabarit, c’est de pouvoir fraiser plusieurs fois rapidement, sans répéter des tracés de mesure, et en étant assuré d’avoir un beau fraisage 🙂 !
Dans le prochain article, je vous montrerai l’utilisation de ces charnières pour réaliser une porte de placard toute simple 😉 .
