La théorie, c’est bien. Mais trop de théorie… ça tue la théorie, non 😉 ?
Alors pour faire un petit « break » dans cette série d’articles sur les bases de la construction en ossature bois, j’ai pensé qu’un peu de « réalité virtuelle » serait la bienvenue.
Je m’explique…
Chaque fois que j’ai un projet à étudier pour passer ensuite à la réalisation, je le dessine. Cela me permet de quantifier précisément les matériaux nécessaires, de visualiser les assemblages, et de trouver les solutions aux difficultés techniques.
Pour cela, j’utilise un logiciel 3D.
Vous allez me dire qu’une licence pour acquérir un tel logiciel coûte très cher.
Et bien OUI ! C’est trés cher !
Et c’est la raison pour laquelle j’utilise un logiciel Gratuit, mais merveilleux de puissance et de possibilité car c’est un logiciel de création d’images de synthèse, et que je vous encourage à découvrir : Blender.
Il est proposé pour les systèmes d’exploitations Windows, Mac, Linux, FreeBSD.
Voici ce que blender peut faire : http://www.blender.org/features
Et voici la page de téléchargement
Je n’ai pas la prétention de maîtriser Blender, et je me « contente » souvent d’une simple modélisation avec ou sans couleur, mais je l’apprends jour après jour avec toujours autant de plaisir.
Bien entendu, je ne vous demande pas de faire de même, mais comme il est gratuit, je vous propose de le télécharger, et de naviguer dans quelques modèles d’ossature bois que j’ai dessinés et réalisés.
Vous pourrez ainsi, sans connaissance de Blender, vous déplacer autour et à l’intérieur de l’ossature et zoomer sur les zones qui vous intéressent.
Voici les modèles que je mets à votre disposition (les liens de téléchargement sont sous les images):
Un garage (Cliquez pour télécharger le fichier)
.

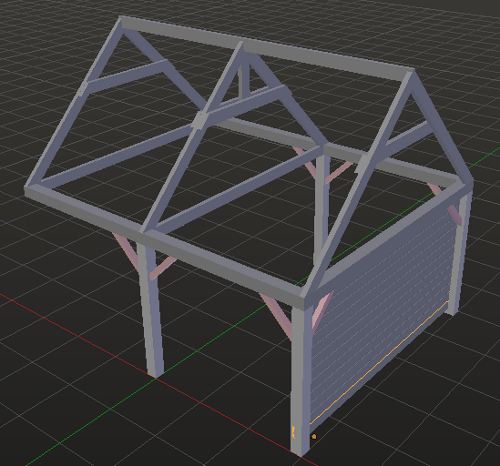

Un carport (Cliquez pour télécharger le fichier)
.
Une extension de maison, garage au RdC, pièce à l’étage (Cliquez pour télécharger le fichier)
Blender est en anglais par défaut, mais il est est possible de choisir de l’utiliser en français.
Une fois Blender installé sur votre ordinateur et les fichiers de projet téléchargés, ouvrez Blender, cliquez ensuite sur File – Open, puis sélectionnez le répertoire dans lequel vous avez téléchargé les modèles illustrés ci-dessus. Sélectionnez le fichier qui vous intéresse et cliquez sur « Open Blender File » (un double-clic sur le fichier fonctionne aussi ;-)).
Utilisez de préférence une souris à molette. Vous pourrez ainsi zoomer et dé-zoomer grâce à cette molette.
Pour vous déplacer autour du modèle, maintenez la molette enfoncée sans la faire tourner, et déplacez la souris. Voyez comme c’est excellent 🙂 !
Pour se déplacer latéralement, maintenez la touche Shift enfoncée avec la main gauche (ou la main droite si vous êtes gaucher ;-)), maintenez la molette de la souris enfoncée sans la faire tourner, et déplacez la souris.
Si Blender vous séduit et vous donne envie d’en savoir plus sur ce logiciel, visitez ce lien : http://openclassrooms.com/courses/debutez-dans-la-3d-avec-blender
En quelques minutes, vous apprendrez à modéliser, et vous pourrez ensuite dessiner et prévisualiser votre futur projet en ossature bois.
Et pour ceux qui viennent d’avoir le coup de foudre pour ce logiciel 😉 et qui veulent en savoir plus, vous pouvez acquérir cette excellente formation en deux parties (cliquez sur chacune des images pour en savoir plus) :
A bientôt… 😉
Pour lire la suite, vous devez être membre.
Bonjour,
Je vous remercie pour votre site et vos explications détaillées.
Je voudrais réaliser un abri de jardin en bois a deux pans avec un bucher , celui ci sera couvert de tuile.
La charpente traditionnelle de sera t elle pas surdimensionnée pour le poids qu’elle devra supporter?
La taille de l’abri et le bucher est 3m sur 4m.
Par avance merci de votre réponse.
Cordialement
Bonsoir Fabien,
Pour la charpente de votre abri de jardin, charpente qui peut être traditionnelle, une section de 6,5cm x 18cm sera suffisante.
Bien amicalement
Christophe
Bonjour,
le logiciel Blender que je viens de télécharger m’interesse beaucoup, mais comment le passer en français ce qui serait plus simple d’utilisation et comment acceder au tutoriel car le lien http://www.siteduzero.com/informatique/blender/tutoriels ne donne pas d’existence de ce tutoriel ?
merci pour votre réponse
CL
Bonjour Claude,
Merci pour ce retour d’info.
Je viens de mettre à jour le lien, et vous trouverez par ce dernier de quoi vous initier à Blender.
Attention cependant, ce logiciel est mis à jour régulièrement et il est possible que les tutos que vous allez lire diffèrent quelque peu de la version actuelle.
Ceci dit, vous devriez vous y retrouver rapidement.
Pour mettre Blender en français :
– Cliquez en haut à gauche sur le « I » (infos) et sélectionnez « User preferences ».
– Ensuite, positionnez le pointeur de la souris en haut de l’écran 3D, juste sur la limite de séparation avec la zone User settings. Quand la souris prend la forme d’une double-flèche, cliquez et maintenez le bouton gauche de la souris et glissez la souris vers le bas.
– Dans la fenêtre qui vient de se découvrir, à l’aide de l’ascenseur à droite, descendez jusqu’à voir « international fonts » et cliquez sur le petit carré correspondant.
– Choisissez ensuite « français », et cliquez sur les 3 boutons qui se trouvent sous « Traduire ».
– Enregistrez les préférences utilisateurs en cliquant sur le bouton du même nom tout à gauche.
– Masquez de nouveau la fenêtre supérieure
– Re-sélectionnez le menu « I »
Amusez-vous bien 😉 !
Bien amicalement,
Christophe
Re-bonjour Claude,
J’ai oublié une petite précision : « International fonts » se trouve dans l’onglet « System » de la zone « User settings ».
Bien amicalement,
Christophe
Bonjour Christophe,
Je souhaite utiliser le plan du garage mono-pente que vous proposer sur cette page, cependant sur le logiciel Blender il m’est impossible de connaitre les dimensions de celui-ci et impossible de le modifier car en lecture seul; pouvez vous m’aider ?
Dans tous les cas mille mercis pour votre site qui est formidable de ressources.
Cdt
Bonjour,
je souhaite réaliser un garage avec un toit plat, par contre se toit devrait supporter la charge d’une terrasse . je m’explique, nous avons l’intention d’utiliser le toit du garage comme terrasse, mais comment dois t on s’y prendre concernant le dimensionnement des solive et leurs espacement? le garage fait 9m x 3m. et comment faire supporter les poutres et solives au bâti?
Dois tons fait une périphérie en poutre 15×15? ou alors se reprendre sur la lisse de chaînage?
Bonjour à toutes et à tous.
je suis en cours de réalisation d’une extension bois de 13m2 adossée à ma maison.
Elle sera en appui sur un soubassement en parpaings et le plancher, reposant sur ce dernier, est en solivage bois.
Une simple question qui a beaucoup de conséquences dans la chronologie des travaux :
le revêtement de ce plancher, en OBS3, doit-il être mis sur toute la superficie du plancher et donc être encastré sous les mûrs en bois (pris en sandwich entre le soubassement,le placher en solivage et les mûrs) ou faut-il monter les mûrs sur le solivage et faire ce revêtement ensuite, à l’aplomb des mûrs, à l’intérieur ?
J’espère avoir été assez clair dans cette question…
Merci d’avance de vos retour.
Bien cordialement.
Bonjour, je vous remercie de vos tutoriels concernant les bases de l’ossature bois. Très intéressant et j’apprends pleins de choses.
Par contre, je n’arrive pas à télécharger vos modèles pour mettre sur Blinder.
Apparemment le lien bloque mon navigateur.
Cordialement.
Bonjour
C’est un excellente présentation. Merci beaucoup..
Je ne peut ouvrir les lien pour les différent fichier de téléchargement
Comment faire
Merci d’avance
Olivier
