Au cours de vos travaux, il vous arrivera tôt ou tard de vouloir savoir s’il y a du courant dans le fil électrique qui vous intéresse.

Bien entendu, je parle ici de savoir s’il y a du 220 V domestique.

Heu… d’accord, mais… comment je fais… ?





Là, vous allez voir qu’au niveau sécurité, ce que l’on vous propose dans le commerce, c’est pas le top !

Ah bon ?

Vous avez peut-être déjà vu dans le rayon outillage de votre grande surface de bricolage préférée, ce petit tournevis transparent, appelé à juste titre « tournevis testeur » :





Le principe est simple : en tenant le corps de ce tournevis avec deux doigts, vous posez la pointe sur le cuivre du fil électrique à tester.

Ensuite, avec un autre doigt libre de la même main, vous touchez l’extrémité opposé (au sommet du petit capuchon rouge sur la photo).

S’il y a du courant dans le fil, un petit « néon » va s’allumer dans le corps du tournevis.

S’il n’y a pas de courant… le néon ne s’allume pas !

Ben quoi ? C’est génial, non ?

Oui et… non !

Oui, parce que ça fonctionne très bien.

Le problème, c’est que dans le corps du tournevis, il y a un petit composant électronique : une résistance.

Et comme tout composant électronique, quand il « claque », il peut le faire de 2 façons :

• dans la plupart des cas, il ne conduit plus, cassé en deux, net et sans bavure ! Comme une ampoule qui a grillé, et vous ne risquez rien !
• mais dans l’autre cas, c’est tout le contraire, il devient totalement conducteur. Dans ce cas… vous vous faites secouer par une bonne châtaigne 🙁 !

Le but de cette résistance est de vous protéger, elle est là pour ne pas vous faire électrocuter quand vous touchez le capuchon rouge (zone métallique au milieu).

Elle réduit au minimum le courant qui passe par votre corps sans dommage, mais suffisamment pour allumer le néon.

Oui, vous avez bien lu, si le corps du tournevis s’illumine au passage du courant, c’est parce que VOUS faites partie du circuit !

Ça donne déjà moins envie de mettre le doigt dessus, non ?

Heureusement, il y a un bien meilleur outil, dont la sécurité est parfaite, c’est le crayon testeur :





C’est un gros crayon, comme un gros marqueur, et qui fonctionne avec deux petites piles LR03 AAA fournies.

Pour une vingtaine d’euros chez un spécialiste de fournitures pour électriciens, vous avez une parfaite sécurité.

Il suffit d’approcher la pointe blanche du fil à tester sans le toucher !

Même principe, s’il y a du courant, une lumière rouge s’allume dans la pointe.

Le fonctionnement de ce testeur réside dans la détection du champs électromagnétique généré par la présence de courant (il a dit quoi là ? :-))

Bon, vous n’avez plus la fonction tournevis, mais vous disposez d’une petite lampe à l’autre extrémité.

Bien utile quand on est dans un recoin mal éclairé.



Voici une démonstration :

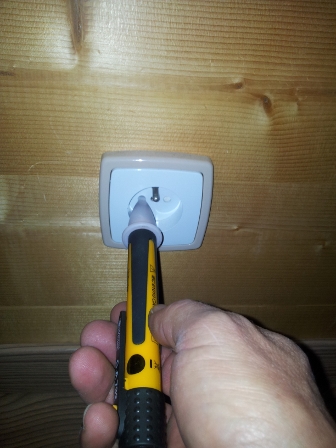

Dans le trou de gauche d’une prise de courant, se trouve TOUJOURS le Neutre, donc pas de courant.

Le testeur ne réagit pas.

Vous pouvez voir sur ces deux photos de démonstrations que les deux trous des prises de courant sont protégées par « un cache » en plastique qui empêche un enfant d’enfoncer quelque chose dedans.

La pointe du testeur ne peut donc pas toucher le fil électrique.

Et pourtant, ça fonctionne… grâce au fameux champs électromagnétique cité plus haut… 🙂

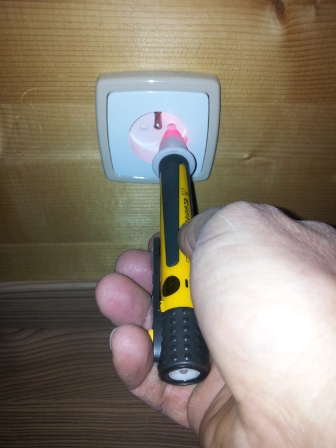

Dans le trou de droite d’une prise de courant, se trouve TOUJOURS la Phase, donc danger, au moins 230 V.

Le testeur réagit en allumant sa pointe en rouge.



NOTE 1 : Quand je dis que le neutre et  la phase se trouve TOUJOURS à cet endroit, vous l’aurez compris, c’est quand c’est fait dans les normes en vigueur…

Ce qui peut hélas ne pas toujours être le cas.



NOTE 2 : Lors du test de plusieurs fils très proches les uns des autres, prendre soin de bien séparer des autres le fil à tester pour éviter l’influence d’un éventuel champ électromagnétique voisin qui pourrait fausser le test.

Seul bémol ; ce détecteur de phase est déconseillé lors d’une intervention dans un tableau de distribution car compte tenu du nombre de fils présents, les champs électromagnétiques importants font s’allumer le témoin dés que l’on s’approche du tableau et rendent totalement inefficace son utilisation.

Dans ce cas, le seul outil efficace reste le multimètre.



Vous pourrez trouver ce crayon testeur dans les grandes surfaces de bricolage, pour un prix allant de 7 à 20€.

En voici 2 exemples :

• Détecteur de phase VT 12 avec lampe de poche intégrée

• Détecteur de tension LASERLINER Act-ive finder
