Velux : réaliser un encadrement ouvert à 45° (partie 1/2)

velux-45-article

Si vous craignez un manque de lumière dans une pièce sous rampant de toiture, ou si vous souhaiter donner l’impression d’une ouverture plus grande, c’est simple, il suffit de réaliser l’encadrement du velux en ouvrant les côtés latéraux (parfois les 4 côtés) à 45°, comme sur l’illustration ci-contre.



Bon, il faut relativiser, c’est simple une fois qu’on sait comment s’y prendre 😉 !

Une fois le principe acquis sur du placo, il peut être transposé à un habillage en lambris bois, sauf détail important que nous verrons plus bas dans ces lignes.

La première chose à faire, c’est d’isoler et d’habiller la pièce en BA13 sur suspentes et fourrures.

Lors de l’habillage en plaque de plâtre, il faut laisser un trou de dimensions inférieures au carreau du velux, histoire de localiser cette ouverture et de pouvoir passer les mains pour préparer l’habillage de l’ouverture :



velux-vue-exterieureVue extérieure et sans couverture, la zone bleue représente le trou laissé dans le placo



Pour ceux qui l’ignorent, un velux dispose sur tout le pourtour du châssis d’une rainure permettant l’insertion d’un habillage, qu’il soit en placo ou en lambris.

Cette rainure présente un bord extérieur en biais, à la fois pour permettre une pose d’habillage à 45° (ou un angle différent bien entendu) mais aussi pour permettre un bon maintien de cet habillage.

Mais attention, cet habillage ne doit surtout pas être fixé dans cette rainure du châssis (voir l’article Encadrement d’une fenêtre de toit, ne commettez pas cette erreur ! ) mais il ne doit pas non plus « flotter » et bouger dès qu’on le touche.
Il faudra donc biseauter légèrement le placo d’habillage (ou le lambris) pour permettre une bonne insertion sans jeu.

On commencera par réaliser la partie basse du tableau.

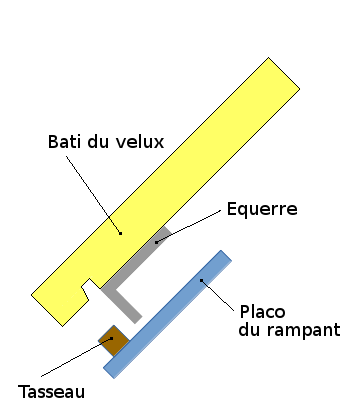

Pour cela, il faut placer une équerre le long du velux pour déterminer et tracer l’endroit où placer le premier tasseau permettant de créer un angle :

profil-tableau-basLe futur morceau de placo sera placé sous l’équerre, inséré dans la rainure et vissé sur le tasseau (lui-même vissé dans le placo)

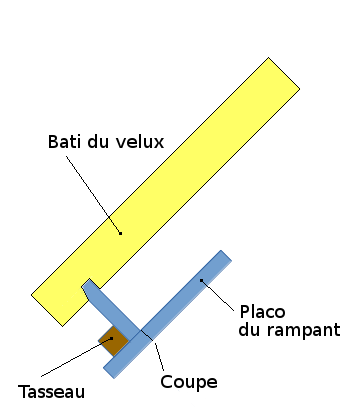

Ce qui donnera une fois une fois en place :

profil-tableau-bas-2



On pourra à ce moment réaliser une coupe pour dégager le bas du tableau et obtenir un bel angle au niveau du tasseau.

La même opération sera réalisée sur la partie haute du tableau, afin d’obtenir ceci :



Cliquez pour visualiser en 3D



Je vous retrouve dans la deuxième partie pour réaliser l’ouverture à 45° des côtés 😉

A bientôt…
