Réalisez une terrasse sur pilotis (partie 3/4)

Avant de poursuivre la description de la construction de la terrasse, je vais compléter ici la fixation des bastaings sur les poteaux.

Ceci n’a en effet pas été indiqué dans l’article précédent.











Cette fixation s’effectue à l’aide de vis à bois, d’une longueur de 120mm pour 6mm de diamètre (6×120).

La photo ci-dessous reprise de l’article précédent vous indique l’emplacement de ces vis.







Vous avez peut-être remarqué aussi que la hauteur de mes poteaux n’est pas la même que la hauteur des bastaings. Il s’agit des corrections que l’on peut être amené à effectuer sur le terrain. Sachez que vous pouvez faire de même, l’important est la hauteur des bastaings car la terrasse sera fixée dessus.













Pour continuer cette réalisation, il faut suivre une certaine logique définie sur le schéma suivant :

La partie 1 a été vue dans l’article précédent. Cette étape a permis de définir la hauteur de référence de la terrasse par rapport à la maison, ainsi qu’un niveau général parfaitement ajusté grâce aux platines réglables.

Passons à l’étape repérée 2 sur ce schéma. Il s’agit de la mise en place du poteau délimitant la largeur de la terrasse.

Pourquoi lui et pas un autre ? Simplement parce que les lames de terrasse sont positionnées perpendiculairement à la maison comme vous pouvez le voir sur la photo en une de l’article.

Ces lames comportent des rainures pour faciliter l’évacuation de l’eau de pluie (elles ont aussi une fonction antidérapante ;-)).

Il est donc impératif de régler une légère pente descendante par rapport au niveau de référence. Ici, 1 cm pour les 2,85m de la largeur de la terrasse sera amplement suffisant.































Pour fixer les bastaings qui ne sont pas soutenus par les poteaux, il faut utiliser des sabots de charpente (mais c’est pas des chaussures :-)), comme ci dessous :



Pour la fixation de ces sabots, vous pouvez utiliser des vis de 5×60 (vous savez maintenant, 5mm de diamètre pour 60mm de longueur ;-))















Rappel : quand vous positionnez un poteau pour le fixer au sol, pensez toujours à vérifier l’aplomb de ce dernier avant de déterminer la position finale de sa platine. De même, dans cette réalisation, la position du poteau de l’étape 2 est parfaitement perpendiculaire à l’alignement des 3 poteaux de l’étape 1.

Une fois l’étape 2 effectuée, vous pouvez procéder à la fixation des poteaux repérés à l’étape 3.

Cette fois, ces poteaux latéraux seront parfaitement de niveau avec le poteaux fixé à l’étape 2. En effet, comme ce dernier a été coupé pour avoir 1 cm de moins pour avoir une pente, les poteaux latéraux auront eux aussi cette même pente par rapport au poteaux de l’étape 1. (vous me suivez ? ;-))

Pour la fixation des poteaux de l’étape 4, la particularité suivante a été nécessaire. Cependant, il n’en sera pas forcément de même pour votre réalisation.

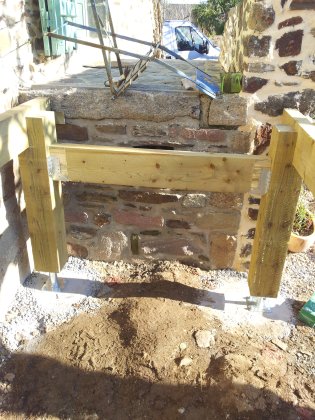

Ayant besoin d’approcher les bastaings au plus prés du palier de cette maison (et idem de l’autre côté de la terrasse), j’ai opté pour la mise en place d’une traverse de soutien comme l’illustre la photo ci-dessous. les bastaings se poseront dessus, et l’écartement sera maintenu par des entretoises :



Détail de la traverse fixée à l’aide de sabots.



























Ci-dessous, les bastaings fixés d’un coté avec des sabots, et de l’autre posés sur la traverse avec les entretoises (réalisées à l’aide de chute de bastaings).

Bien entendu, tout cela est fixé à l’aide de vis 😉

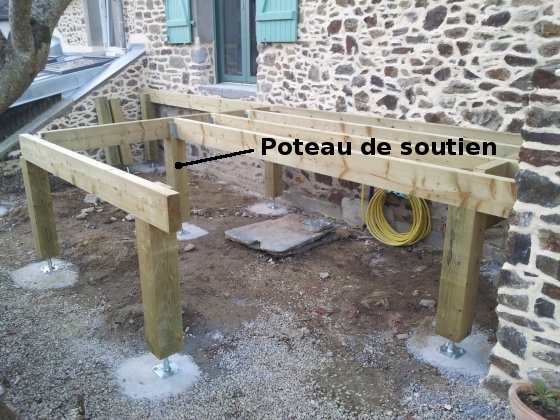

Une terrasse étant faite pour recevoir du monde, il est essentiel d’avoir un bon soutien. Ici, un poteau a été positionné au milieu :

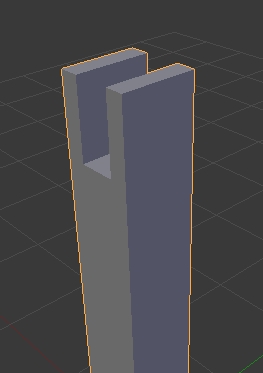

Voici la forme du poteau :



Pas de secret pour réaliser cette forme, deux traits de scie, et un bon ciseau à bois. Ah, si ! j’oubliais ! De l’huile de coude 🙂 !





















Une fois de plus, si vous comparez mon schéma d’implantation d’origine avec la réalisation, vous constaterez que la position du poteau de soutien n’est pas tout à fait identique. Je n’ai pas à vous mentir, il y a toujours des petites modifications entre la théorie et la pratique.

Dans le dernier article, nous verrons la réalisation des angles et la pose des lames.

A bientôt… 🙂
