Comment ajouter une prise téléphonique

prise-gigogne-femelle

Si vous ne disposez chez vous que d’une seule prise téléphonique du type prise gigogne (photo ci-contre) et que vous souhaitez en ajouter une autre, sachez que ce n’est pas compliqué du tout 🙂 !

Si vous avez déjà eu l’occasion d’ouvrir le boîtier mural de cette prise gigogne femelle, vous avez peut-être fait grise mine devant le paquet de nouilles, de fils (pardon 😉 !) connectés.

Et bien rassurez-vous, pas besoin d’être ingénieur pour ajouter une prise, en déplacer une, ou même se fabriquer une rallonge.

Parce que vous savez quoi ? On a besoin que de 2 fils 🙂 !

Les autres fils ont bien sûr leur utilité pour des fonctions annexes facultatives, mais pour la partie téléphone et internet, deux fils suffisent 🙂 .

Et oui. Voyons cela tout de suite.

Tout d’abord, procurez-vous du câble téléphonique ainsi qu’une prise gigogne murale si vous souhaitez simplement ajouter une autre prise.

Le câble est composé de 8 fils de couleurs distinctes.

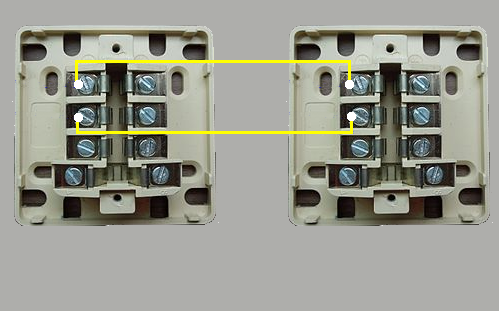

Pour ajouter une prise téléphonique dans une autre pièce de votre logement, ouvrez le boîtier mural (prise femelle), laisser bien sûr en place les fils que France Telecom (ça s’appelle toujours comme ça 😉 ?) a câblé, et ajouter seulement deux fils comme décrit ci-dessous :



cablage-prise-prise



Pour réaliser une rallonge, le principe est le même :



cablage-prise-gigogne



Ces câblages vous permettront d’ajouter un deuxième combiné sur votre ligne, ce qui vous évitera de courir pour décrocher un appel 🙂 !



SI vous devez effectuer un raccord parce que le câble n’est pas assez long, n’utilisez pas de domino.

Une ligne téléphonique nécessite une excellente qualité du signal, et pour conserver cette qualité, préférez les connecteurs « spécial courant faible » (photo suivante) :



connecteur-courant-faible

L’utilisation est très simple :

1 – Inutile de dénuder les fils, insérez les tels quels chacun dans leur trou respectif.

2 – Munissez vous d’une pince plate

3 – Assurez-vous que les fils sont bien au fond du connecteur

4 – Insérer le connecteur entre les mâchoires de la pince, et appuyez fermement sur la pastille de couleur (jaune sur la photo, mais il en existe en rouge, bleu, etc.) pour qu’elle s’enfonce totalement.

Lorsque la pastille descend, une petite plaque métallique fendue en deux endroits vient enserrer chaque fils en traversant les isolants et en assurant un contact très efficace des deux fils (auto-dénudage axial).

Ne plus, un gel anti-corrosif se répand automatiquement sur le contact pour le protéger.

Le sachet de 10 connecteur pour courant faible coûte moins de 2 euros.



Bon bricolage 😉 !

Gaston y’a l’téléphon qui son… 🙂









post-layout

Vous avez aimé cet article ?

Devenez Membre, c'est rapide et Gratuit !

Vos privilèges en tant que membre :

+ Vous êtes informé par mail dès la publication d'un nouvel article.

+ Vous avez un accès complet aux articles protégés et réservés exclusivement aux membres.

+ Vous bénéficiez de remise de 20 à 50% dès la publication d'un nouveau guide (NOUVEAU PRIVILEGE)

Oui, Je Veux Devenir Membre
(Protection anti-spam assurée et votre adresse mail ne sera jamais divulguée)

Cet article vous a plu ? Partagez-le !Share on FacebookTweet about this on TwitterShare on Google+Share on LinkedInEmail this to someone
Vous pouvez laisser un commentaire, ou faire un rétrolien(trackback) depuis votre propre site.

5 commentaires à “Comment ajouter une prise téléphonique”

  1. Pascal dit :

    Bonjour,
    Absolument génial ces post sur interrupteurs, va et vient, prise tph !
    Merci pour ce travail qui nous profite un max !
    Bonne continuation.

  2. Pascal dit :

    Bonjour,

    J’ai bien aimé votre post qui a du bien dépanner plus d’un et à ce juste titre j’en rajoute une petite couche en préconisant de retirer le petit condensateur sur la première prise de raccordement si il est présent .
    De ce fait le débit ne peux qu’augmenter car ce petit condo sert juste à tester les lignes télécoms par les techniciens à l’ancienne (méthode un peu abandonné)et mange une part de votre bande ASDL.

    Bonne continuation et bon courage.

  3. Noelle dit :

    Bonjour, ma maman a un petit souci dans son pavillon de deux étages ,
    La box d e chez Orange et décodeur sont installés au 2eme étage avec le tel , nous avons installé un duo tel mais j aimerai savoir s il est possible de déplacer la box et décodeur dans une autre pièce sachant qu il y a une prise tel au rez-de-chaussée de chaussé qui ne fonctionne pas
    NB le poste tel du 2eme ne sert pas car elle va rarement au 2 eme il serait plus utile dans une autre pièce
    Merci de votre réponse

    • christophe dit :

      Bonjour Noelle,

      Sauf modifications, les prises de téléphones dans les pavillons sont câblées en parallèle. C’est à dire que si 2 vieux téléphones filaires sont installés chacun sur une prise, ils sonneront tous les deux lors d’un appel et vous décrocherez celui qui se trouve le plus près de vous.

      Donc vous pouvez installer la box sur l’autre prise (si elle est bien opérationnelle). Vous pouvez la brancher sur la prise de votre choix et elle doit fonctionner.

      Si elle ne fonctionne pas, c’est que la prise n’est pas câblée ou qu’elle a été modifiée.

      Il est possible qu’il faille attendre quelques minutes pour que la box soit de nouveau opérationnelle une fois branchée sur la nouvelle prise.

      Bien amicalement,
      Christophe

  4. lemerick dit :

    bjr et merci j’espère que ce matériel existe encore chez Leroy merlin
    les connecteurs peuvent se visser dans les boitiers plus besoin d’étamer ou de certir un oeillet
