S’il y a un seul outil que tout électricien digne de ce nom doit avoir, c’est bien le multimètre, appelé aussi contrôleur universel.

Cet appareil indispensable vous permettra non seulement d’explorer et de comprendre le câblage d’une installation existante que vous découvrez pour la première fois, comme par exemple lors de l’achat d’un nouveau logement, mais en plus, grâce à lui, aucune panne ne vous résistera 🙂 !

Comme l’indique le titre, la « circulation » de l’électricité étant invisible dans un conducteur, le multimètre va vous permettre de « voir » ce qu’on ne veut pas sentir dans les doigts en sursautant 😉 !

Je vais prendre ici comme exemple un multimètre de la marque Fluke (celui que j’utilise), sachant que toutes les fonctions ne sont pas indispensables pour nos installations domestiques.

Bien entendu, vous choisirez le contrôleur universel qui vous convient, aussi bien niveau look que niveau portefeuille, du moment qu’il dispose des fonctions que nous allons principalement utiliser.

Inutile de vous serrer la ceinture pendant 1 mois pour vous offrir un super bazar à 500 €.

C’est votre logique de raisonnement qui fera d’abord la différence, donc même si vous mettez environ 50 € dans un multimètre d’entrée de gamme, vous serez à la hauteur pour vous en sortir.

Je dis toujours qu’il ne sert à rien d’acheter un super vélo de course profilé en carbone si vous n’avez pas l’entraînement nécessaire pour pédaler.

C’est quand même la personne qui est dessus qui fait tout le boulot.

Donc commencez par un vélo normal, après vous verrez 😉 …

Laissons là notre vélo et revenons à notre multimètre 😉 .

Les fonctions importantes que vous aurez besoin de connaître sont :

• Voltmètre tension alternative
• Voltmètre tension continue
• Ohmmètre
• Test sonore de continuité

Les fonctions peu utilisées sont :

• Mesure de fréquence
• Mesure de condensateur
• Mesure de diode
• Ampèremètre courant alternatif
• Ampèremètre courant continu

Ce deuxième groupe de fonction est surtout utilisée en électronique.

L’ampèremètre est pourtant nécessaire en électricité, non ?

Oui, mais par la logique de fonctionnement d’une installation et par la facture du fournisseur, on sait qu’il y a une intensité électrique qui est délivrée 😉 .

On cherche donc à savoir si les appareils sont bien alimentés donc bien connectés et bien protégés, et ces opérations sont réalisées par le premier groupe cité plus haut.

Je vais quand même vous montrer un peu plus loin la fonction ampèremètre 😉 !

Si vous envisagez l’acquisition d’un multimètre, vous pouvez vous « contenter » d’un appareil disposant de :

• Voltmètre tension alternative (symbole ~)
• Voltmètre tension continue (symbole trait continu droit sur un trait en pointillés)
• Ohmmètre
• Test sonore de continuité
• Ampèremètre courant alternatif
• Ampèremètre courant continu

Sélectionner une fonction

La sélection d’une fonction se fait via un sélecteur rotatif (un bouton qui tourne 😉 )

Lorsqu’une fonction est d’une autre couleur (en jaune sur la photo ci-dessous), sa sélection se fait d’abord par le sélecteur et en appuyant ensuite sur un autre bouton (jaune aussi 😉 ).



De la position OFF (Arrêt) on trouve successivement (photo ci-dessus) :

• Voltmètre tension alternative et Fréquencemètre
• Voltmètre tension continue
• millivolt-mètre tension alternative et continue
• Ohmmètre
• Test de continuité sonore
• Mesure de diode et de condensateur
• Ampèremètre tension alternative et Fréquencemètre (encore)
• Ampèremètre tension continue

S’agissant d’un contrôleur numérique, les plages de fonctionnement sont écrites sur la notice, par exemple :

Tension maximale entre n’importe quelle borne et la terre : 600 V.

Vous savez donc que vous pouvez mesurer n’importe quelle tension comprise en 0 et 600 V, mais pas au delà !

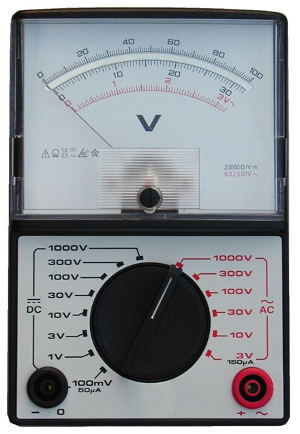

Sur les anciens contrôleurs analogiques (à aiguille), il est important de sélectionner manuellement le bon calibre (on sélectionne une tension supérieure à la tension attendu) :





Par exemple, si un montage est alimenté par un générateur de 24V, le contrôleur analogique doit être réglé sur 30V ou plus (plus on sera proche mais en restant au dessus de la valeur à mesurer, meilleure sera la précision de lecture).

Si on oublie cette mesure de précaution, l’aiguille va partir violemment à droite et sera suivi du claquage du fusible de protection du contrôleur !

Avec les nouveaux appareils, tant que l’on reste dans la plage de fonctionnement, l’électronique se charge du reste 🙂 !



Les fils de raccordements

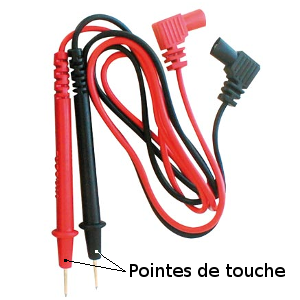

Les contrôleurs disposent de 2 fils équipés de pointes de touche, de couleur noir et de couleur rouge, à raccorder dans 2 bornes de couleurs respectivement identiques :





Le fil noir sera raccordé sur la borne noire et le fil rouge sur la borne rouge :





Le noir est associé au – (moins), et le rouge au + (plus).

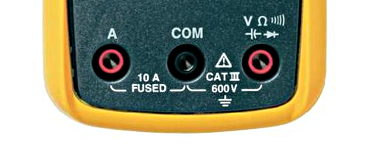

Sur la photo ci-dessus, le fil noir sera connecté sur la borne noire « COM » (Commun, neutre), et le fil rouge sur la borne rouge de droite si l’on veut mesurer une tension (V pour tension).

Si l’on souhaite mesurer une intensité (Ampère), on connectera le fil rouge sur la borne de gauche.

Ok ?

Ceci est très important lors d’une mesure sur une alimentation continue, afin d’avoir la certitude de lire une tension positive quand la tension est effectivement positive et négative quand la tension est négative.

Même si la mesure d’une tension alternative peut se faire indifféremment en inversant les fils rouge et noir, je vous recommande de toujours respecter la connexion fil noir sur borne noir et fil rouge sur borne rouge, et lors de la mesure, la pointe de touche noir sur les fils de neutre (–) et la pointe de touche rouge sur les fils de phase (+).

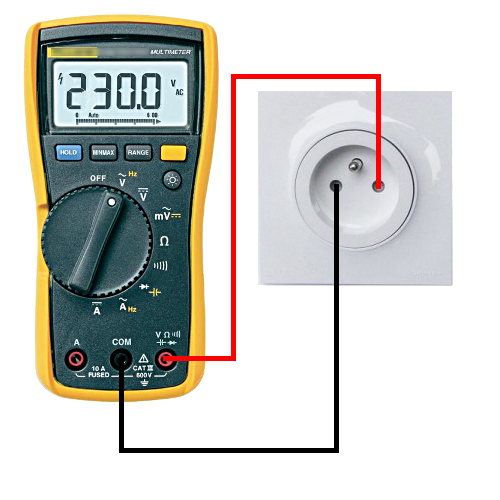

Mesurer une tension

(utilisation sous tension)



Il y a 230 V de différence de potentiel entre la phase et le neutre.

Une tension, c’est toujours une différence de potentiel entre un point particulier d’un circuit et un autre point de référence (souvent le 0 V, la masse, le neutre)

Pour visualiser la mesure des tensions et des intensités, pensez à revoir dans le chapitre 2 le paragraphe La tension et l’intensité dans un circuit électrique



Mesurer une intensité

(utilisation sous tension)



Comme je l’ai dit dans un chapitre précédent, l’appareil de mesure (l’ampèremètre) doit faire partie du circuit, il doit être traversé par le courant, car comme dans l’eau, si vous voulez connaître la valeur du courant (sa force), vous devez vous « mettre » dans le courant 😉.

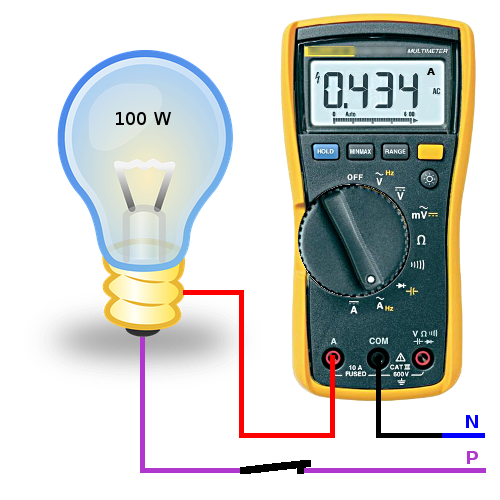

Si je souhaite connaître l’intensité qui traverse une ampoule électrique, je dois « ouvrir » le circuit pour intercaler l’ampèremètre :

L’ampoule de 100 W ci-dessus est alimentée par une tension de 230 V à partir du tableau (la phase P et le Neutre N) quand l’interrupteur est fermé.

P = U x I   (Vous vous rappelez 🙂 ? )

Donc I = P / U, soit I = 100 / 230

L’intensité I = 0.434 A, ce que nous indique l’ampèremètre, sélecteur sur A ~ (Ampèremètre courant alternatif), l’appareil fait partie du circuit, les fils sont connectés entre les bornes COM et A (comme Ampère).



Mesurer une résistance

(utilisation hors tension)

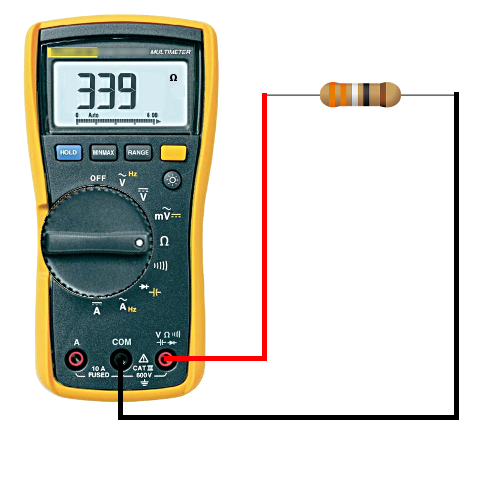

La position du sélecteur sur Ω (Ohm) permet de mesurer une résistance :



Cette fonction est plus souvent utilisée en électronique pour contrôler la bonne valeur d’une résistance ou d’un montage.

Nos résistances « domestiques » (radiateurs, four électrique, grille-pain, bouilloire, ballon électrique pour le chauffage de l’eau, etc.) ne font pratiquement jamais appel à cette fonction.

Pourquoi ?

Simplement parce que lorsque l’appareil en question ne fonctionne plus, c’est souvent (à part un problème de thermostat) la résistance qui est coupée (on dit qu’elle a claqué !).

Donc inutile de chercher à la mesurer, il y a une autre fonction plus simple pour détecter un claquage, on la verra juste après.

Ceci dit, pour mesurer une résistance, il est nécessaire de lui débrancher au moins une patte.

Pourquoi ?

Pour être sûr de mesurer uniquement cette résistance 😉 .

Si on laisse la résistance entièrement dans le circuit, on mesure la résistance de tout le circuit à cet endroit, et ce n’est plus pareil.

Le valeur mesurée, même si la résistance est bonne, ne correspondra pas à la valeur écrite sur son étiquette (s’il y en a une 😉  ou sur son code couleur !).



Continuité sonore

(utilisation hors tension)



Avec la fonction Voltmètre, une des fonction maîtresse d’un multimètre c’est la fonction que j’appelle CS pour Continuité Sonore.

Je peux vous garantir que j’utilise pratiquement seules ces deux fonctions, et que j’explore tout un réseau électrique avec la fonction CS !

Quelle est donc cette curieuse fonction ?

Y a pas plus con (pardon ! Mais c’est vrai)

Pour la tester, il suffit de placer le sélecteur sur le symbole suivant :



Puis de connecter le fil noir sur le COM, et le rouge sur la borne rouge disposant à côté du symbole identique.

En mettant en contact direct entre elles les pointes de touche, vous entendrez un Biiiiiiiip !!! (Si les piles du multimètre sont bonnes 😉 ! ).

Cette fonction permet de tester si un fusible est bon (ça biiiiip !) ou coupé (pas de biiiip !) .

Un fil électrique ayant une résistance très faible, il est possible aussi de détecter son origine et sa destination sans savoir où il passe grâce à cette fonction sonore.

D’accord, c’est bien beau ton truc, mais on fait comment avec le multimètre quand le fil qu’on cherche est à 15 mètre du tableau ?

Je me doutais de la question 😉 !

Effectivement, comme on ne peut pas être d’un côté et de l’autre d’un paquet de fils qu’on cherche à identifier (surtout parce que les fils de test du multimètre ne font pas plus d’un mètre de longueur), l’astuce consiste à utiliser un autre fil électrique qu’on aura déroulé au sol et relié au fil à tester, et qui servira de retour vers le multimètre 😉 !

Une fois qu’un fil dans le paquet est identifié avec certitude, c’est ce dernier qui servira de retour.

Nous aurons l’occasion ultérieurement de mettre en pratique cette méthode particulièrement efficace.
