Ajout d’une évacuation : et si la solution passait par les wc ?

Installation-terminee

Rénover une cuisine ou une salle de bain peut nécessiter la création d’une nouvelle évacuation.

Mais certaines contraintes peuvent vous empêcher de vous « repiquer » sur l’évacuation existante.

Si des wc se trouvent à l’étage inférieur, la solution suivante pourrait vous satisfaire… 😉 !

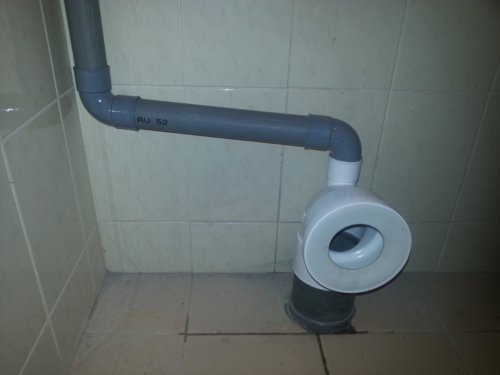

Sur la photo ci-dessous, l’évacuation en PVC de 40mm arrive de l’étage (à gauche).

Les WC ont été retirés avec les « précautions » et le vidage qui s’imposent.

Ça, c’est le côté le moins agréable.



avant-raccordement



Pour information, le gros coude blanc de 100mm de diamètre dans lequel s’insère le WC s’appelle une pipe d’évacuation.



A l’aide d’une scie à métaux, coupez l’évacuation au niveau de la partie supérieure du raccord du sol.

Ensuite, en utilisant un décapeur thermique, ramollissez ce qu’il reste de l’assemblage précédent, et en vous aidant d’un vieux tournevis, décollez-le.

Voici le détail du tuyau de 100mm après utilisation du décapeur :



preparation

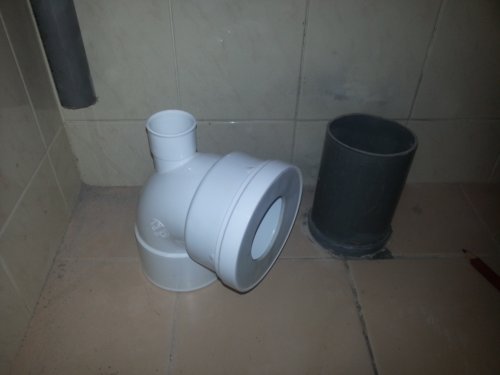

Vérifiez votre travail en insérant provisoirement un morceau de PVC 100mm :



raccord



Pour raccorder votre évacuation de 40mm en provenance de votre nouvelle salle de bain ou cuisine, il vous faut une nouvelle pipe d’évacuation.

Mais pas n’importe laquelle, celle-ci :
Pour lire la suite, vous devez être membre.




Inscrivez-vous dès maintenant !
Cliquez ici si vous avez perdu votre mot de passe

post-layout

Vous avez aimé cet article ?

Devenez Membre, c'est rapide et Gratuit !

Vos privilèges en tant que membre :

+ Vous êtes informé par mail dès la publication d'un nouvel article.

+ Vous avez un accès complet aux articles protégés et réservés exclusivement aux membres.

+ Vous bénéficiez de remise de 20 à 50% dès la publication d'un nouveau guide (NOUVEAU PRIVILEGE)

Oui, Je Veux Devenir Membre
(Protection anti-spam assurée et votre adresse mail ne sera jamais divulguée)

Cet article vous a plu ? Partagez-le !Share on FacebookTweet about this on TwitterShare on Google+Share on LinkedInEmail this to someone
Vous pouvez laisser un commentaire, ou faire un rétrolien(trackback) depuis votre propre site.

4 commentaires à “Ajout d’une évacuation : et si la solution passait par les wc ?”

  1. Ronan dit :

    L’idée est bonne, mais dans le cas présenté, l’appel d’air à la chasse des WC risque de se faire via l’évacuation de l’évier ou du lavabo installé à l’étage supérieur.
    Résultat : bruit gênant, désamorçage du siphon et mauvaises odeurs.
    Solution : mettre un Té au lieu d’un coude sur le haut de la nouvelle pipe d’évacuation du WC, avec un clapet spécifique qui permettra de réaliser l’appel d’air à chaque chasse, sans mauvaises odeurs.

    Voilà, si ça peut aider…

  2. Lionel dit :

    Bien vu, mais il ne faut pas avoir un WC avec un assainissement à l’ancienne genre fosse sceptique, encore très courant dans nos campagnes car cet afflux d’eau grise va plus que perturber le bon fonctionnement de la fosse sceptique, je crois…

  3. hollen ar mor dit :

    Bonjour,

    On peut aussi poser une selle de raccordement PVC sur la pipe d’évacuation des WC si la place le permet : http://www.mr-bricolage.fr/media/catalog/product/cache/2/image/900x/9df78eab33525d08d6e5fb8d27136e95/s/r/srbsel1032.jpg

    Ça évite de tout démonter…

  4. franck dit :

    Bonjour,

    La pipe que vous utilisez n’est pas la bonne. La partie qui se raccordé au tuyau de 100 doit rentrer dans le tuyau et non le recouvrir.

    En effet la norme nous dit que pour l’évacuation de liquide il faut emboîter les raccord et tubes dans le sens de l’évacuation.

    Avec la pipe que vous utilisez si elle est mal collée il va y avoir des fuites autour du tuyau de 100. Si elle rentre dans le tuyau de 100, même si elle est mal collée, vous n’aurez aucune fuite.

    J’espère avoir apporté ma pierre à l’édifice.
