Réalisez une terrasse sur pilotis (partie 4/4)

Nous voici arrivés au dernier article consacré à la réalisation d’une terrasse sur pilotis.

Et bien entendu, en relisant encore une fois, je constate que j’ai oublié d’indiquer certains détails (pas bien ;-)) comme l’écartement des bastaings entre eux, à savoir 40cm d’entraxe.







Voici un aperçu de la structure porteuse vue de dessous :































Les angles sont fait ici à 40°. Comme il est impossible de positionner un sabot sur une partie oblique, la fixation de cette dernière est assurée à chaque emplacement par 2 longues vis 6×120 (l’une au dessus de l’autre et espacée d’environ 10 cm), comme l’illustre le schéma suivant (vue de dessus) :

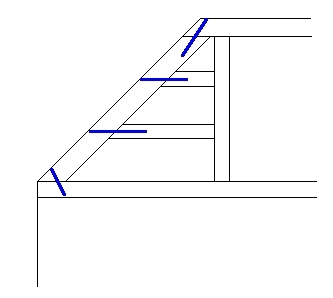

En bleu sont représentés les emplacements de fixation et l’angle d’introduction des vis.















Ce qui nous donne ceci :

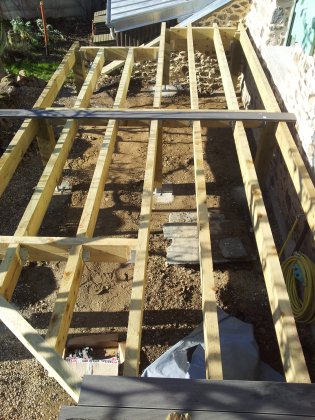

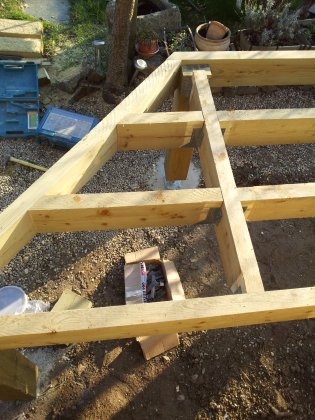

La structure vue de dessus avec le premier angle réalisé. Il en sera de même pour l’autre 😉

Une fois les angles réalisés, il n’y a plus qu’à poser les lames de terrasse. Ces lames possèdent une rainure longitudinale sur leurs 2 côtés.







La fixation s’effectue en insérant dans cette rainure des clips en acier inoxydable comme celui-ci, et en introduisant une vis (fournies avec les clips) dans le trou prévu sur chaque clip. Il suffit de positionner les clips au niveau de chaque bastaing de la terrasse.





Avec une scie sauteuse, faites en sorte « d’épouser » le plus possible le mur en laissant environ 5 à 8 mm entre les lames et le mur.

IMPORTANT : si vous utilisez des lames creuses comme c’est le cas ici, avant de fixer chaque lame, bouchez les extrémités côté mur. En effet, compte tenu de la légère pente appliquée à la terrasse pour que l’eau s’évacue, cette eau peu aussi s’infiltrer à l’intérieur des lames si celles-ci ne sont pas « fermées ». Et en cas de gel, un éclatement est possible si les lames sont pleines d’eau ! Si votre mur est parfaitement droit, vous pouvez utiliser les clips de finition prévus à cet effet (voir plus bas). Ici, comme le mur est irrégulier, l’extrémité des lames est fermée par du mastic silicone gris (gris comme la terrasse ;-))

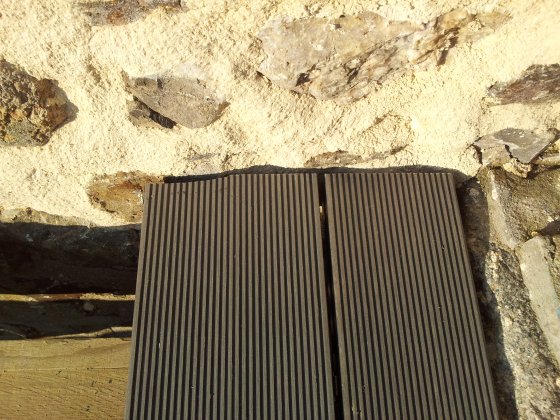

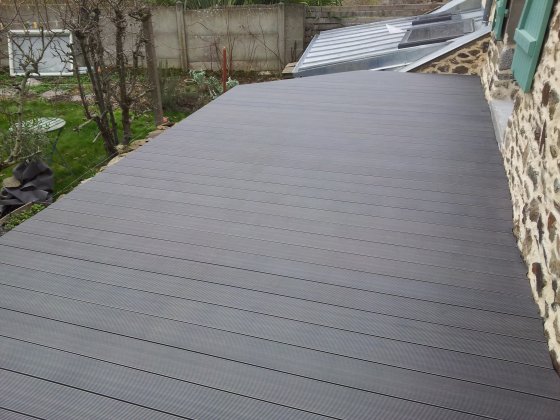

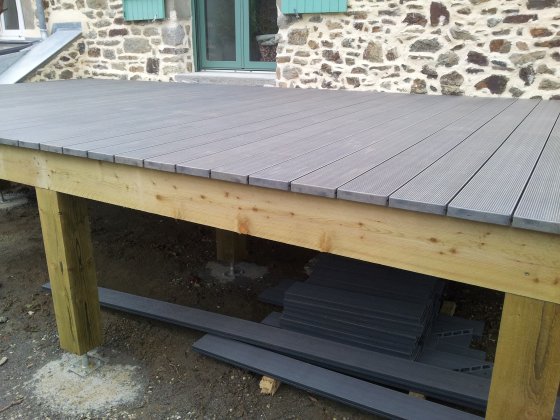

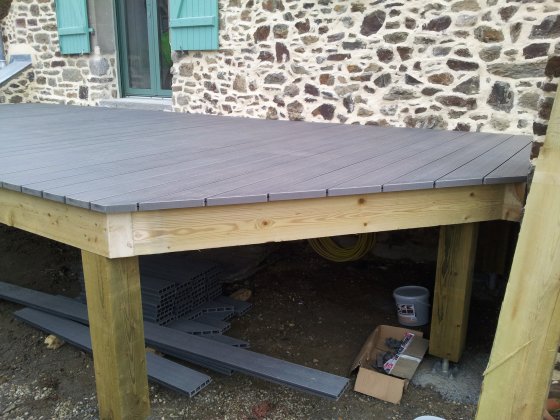

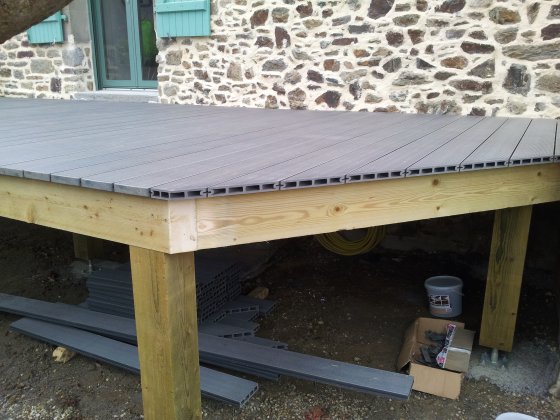

Voici la terrasse quand toutes les lames sont posées :

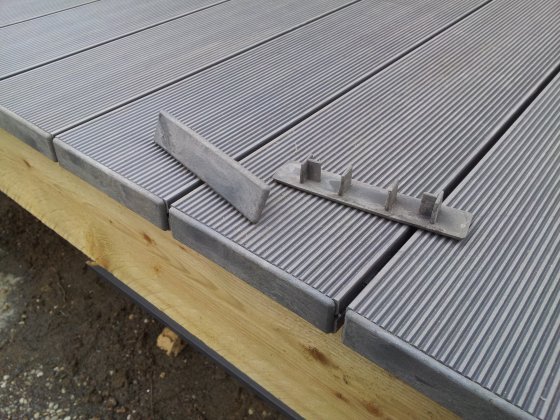

Sur la façade , les extrémités sont fermées par des clips de finition spécialement conçus :































Le problème, il est là : comment faire pour dissimuler proprement les extrémités des lames coupées « en biais » ?

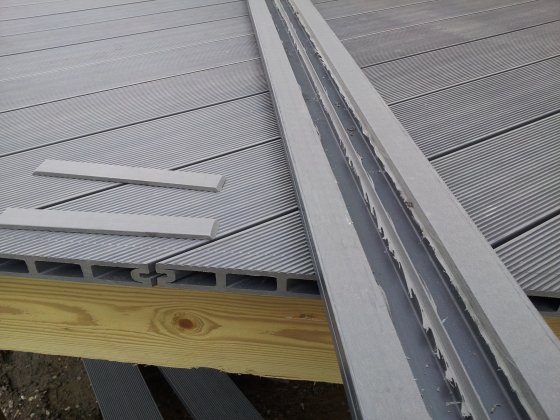

Voici une astuce : j’ai dé-ligné le dessous d’une chute de lame à l’aide d’une scie circulaire sur table.

Ensuite j’ai réalisé des tronçons de la même longueur que les extrémités obliques à fermer :































Une fois ces tronçons collés à l’aide d’un mastic colle silicone gris, voici le résultat 🙂 !



































Voilà, j’espère vous avoir donné envie de réaliser vous-même votre propre terrasse !

































A bientôt 🙂
