Réalisez un caisson de meuble de cuisine avec une lamelleuse (partie 1/2)

Lamelleuse

Nous avons déjà eu l’occasion de voir comment réaliser un caisson de cuisine pour encastrer de l’électro-ménager.

Mais ce caisson brut, assemblé par vis, nécessitera donc une finition pour :

  • s’accorder à la cuisine qu’il rejoindra
  • dissimuler les vis de son assemblage

Pour réaliser un caisson de meuble de cuisine en finition mélaminée, il est donc obligatoire de changer le mode d’assemblage pour ne pas abimer la finition initiale des panneaux utilisés.

Et pour cela, il y a une petite machine géniale, la lamelleuse 🙂 (photo ci-dessus).

Une lamelleuse est une fraiseuse qui réalise des rainures permettant d’y insérer des lamelles d’assemblage en bois appelées « lamellos » :



lamello

Les plus courants sont les lamellos n°20.

Leurs dimensions sont 56 mm (L) x 23 mm (l) x 4 mm (ép.)

Il n’est pas nécessaire de rainurer toute une ligne pour placer ces lamellos.

Une fois le panneau correctement maintenu sur un établi ou un support stable, il suffit de positionner la lamelleuse (voir schéma plus bas) et de « l’enfoncez » dans le panneau.

Pas de souci, les éléments de la machine sont parfaitement guidés 😉 !

La fraise réalise ses rotations rapides et creuse la rainure.

Lorsque la fraise arrive à la profondeur réglée, un relâchement de la pression fait ressortir la fraise 🙂 .

Les réglages (ci-dessous) permettront de réaliser à chaque fois la même profondeur de rainure.

Lorsque les rainures sont faites, encollez les lamellos à la colle vinylique blanche (colle à bois) avant leur mise en place, encollage à réaliser aussi sur toute la longueur de l’assemblage.

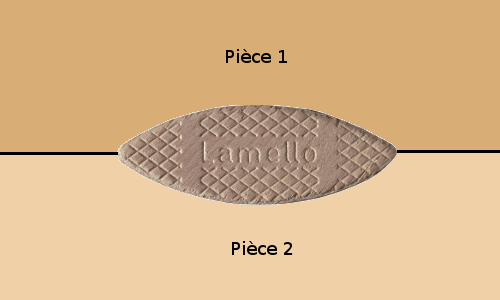

Voici un schéma représentant le principe d’assemblage de deux pièces de bois :



assemblage-lamello



Vous l’aurez compris, la lamelleuse sera utilisée deux fois, une fois sur la pièce 1 et une fois sur la pièce 2.

La profondeur de la rainure est réglable en fonction de la dimensions des lamellos, plus précisément en fonction de leur largeur.

Ainsi, pour un lamello n°20 (largeur 23 mm), la profondeur de la rainure devra être réglée à 11,5 mm.

Il sera préférable d’ajouter 0,5 ou 1 mm à cette profondeur pour s’assurer que le lamello entrera complètement dans les rainures lors de l’assemblage, et ce pour un parfait contact des panneaux.

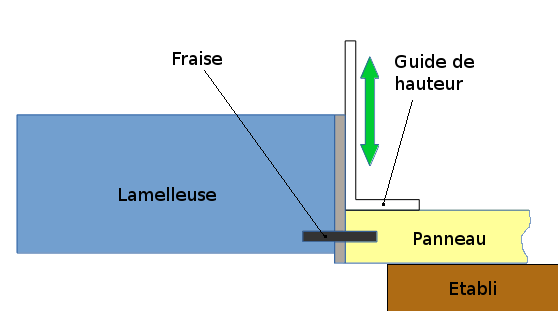

Pour ce qui est du positionnement de la rainure sur la tranche d’un panneau, il faut procéder à un autre réglage, celui de la hauteur de la fraise :

reglage-hauteur-lamelleuse



Procédez au réglage du guide de hauteur de façon que la rainure à effectuer se situe à mi-épaisseur du panneau.

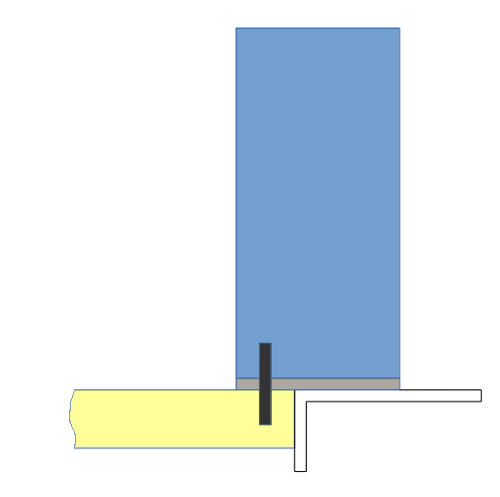

Pour le rainurage latéral d’un panneau, permettant un assemblage en angle avec le panneau rainuré sur la tranche, sans toucher au réglage du guide de hauteur, placez la lamelleuse comme ceci :



rainure-laterale

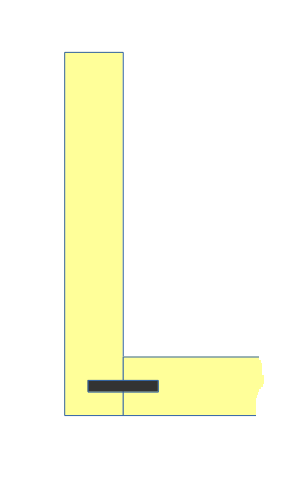

Voici le schéma d’un assemblage en angle :



assemblageDans la deuxième partie, je vous donnerai une astuce pour positionner à l’oeil la hauteur de la fraise et avoir TOUJOURS un assemblage parfaitement aligné des surfaces obtenues.

Nous verrons aussi la préparation des panneaux pour le montage du caisson de meuble de cuisine 🙂 !



A la semaine prochaine 🙂 !
