Cuisine : fabriquez vous-même un caisson pour électro-ménager (partie 2/2)

caisson-avant-revetement

Dans la première partie nous avons vu l’aspect théorique de l’assemblage d’un caisson.

Passons maintenant à la pratique en découvrant un cas concret 🙂 !

Ici, le caisson doit couvrir toute la hauteur, du sol au plafond, et recevra un réfrigérateur en partie basse et un four micro-ondes en partie haute.







Utiliser des pieds réglables sous un caisson qui doit toucher le plafond permet un assemblage complet au sol (le caisson est allongé avec la hauteur des pieds réduite au minimum), et une fois redressé, on règle les pieds pour rehausser le caisson jusqu’à ce qu’il touche le plafond.

Rappelez-vous que la hauteur de réglage des pieds doit correspondre à la hauteur des plinthes.

Dans le cas de figure que nous abordons ici, il n’y a pas de pieds, donc pas de plinthe.

Il sera donc nécessaire de procéder à la construction au sol, mais de faire l’assemblage verticalement.

Afin de mettre toutes les chances de succès de notre côté, il faudra réduire la hauteur d’environ 5mm, afin de prévenir les éventuelles irrégularités du sol et du plafond pour que le caisson prenne sa place à l’emplacement prévu.

Si un espace se voit entre le haut du caisson et le plafond, il sera bouché avec du mortier adhésif.



L’insertion d’un appareil électro-ménager dans le caisson peut se faire de plusieurs façons.

Soit il est encastré tel quel avec sa seule façade qui affleure, soit il dispose d’une façade seule en accord avec le reste de la cuisine, soit il dispose d’un pré-caisson et d’une façade.

Voici le réfrigérateur qui doit être inséré dans notre caisson, le cuisiniste à déjà réalisé un pré-caisson et une façade :



refrigerateur



Voici le pré-caisson qui accueillera le four micro-ondes :



micro-ondes



Pour réaliser l’assemblage des panneaux aggloméré hydrofuge de 18mm, utilisez des vis de 5x60mm, environ une tous les 25 à 30cm :



vis-utilisée



Pourquoi une telle longueur ?

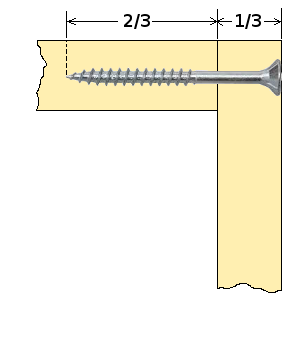

Gardez en mémoire le rapport 1/3 2/3.

1/3 de la vis dans le panneau à fixer et les 2/3 restant dans le panneau qui reçoit :



assemblage-panneaux

Un pré-perçage sera nécessaire pour l’assemblage, consultez auparavant l’article Comment réussir à coup sur un pré-perçage.

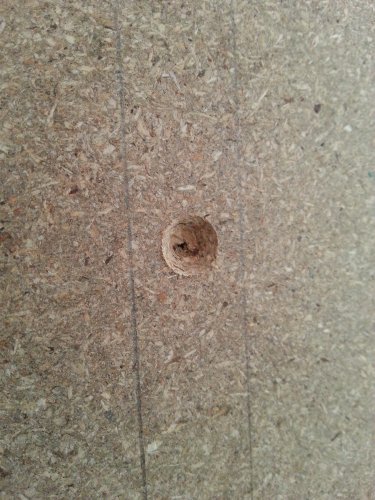

Une fois votre pré-perçage effectué, vous obtiendrez ceci :



percage

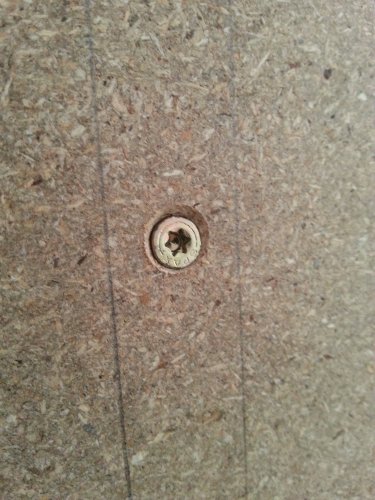

Et avec la vis en place :



vis-en-place



De cette façon votre fixation sera parfaite, et rien ne fera obstacle au futur revêtement (crépis, briquettes, etc.)

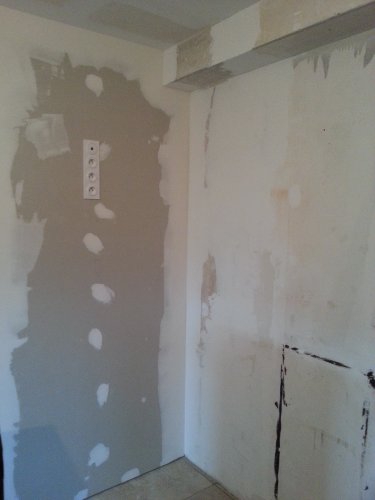

Vous devrez parfois faire face à des contraintes techniques, et c’est le cas ici, puisqu’à l’emplacement futur du caisson se trouve au plafond une poutre de soutien de la maison.

Vous devrez donc effectuer les découpes des panneaux en fonction des dimensions de cette poutre :

emplacement-caisson



Les prises de courant que vous voyez sur la photo ci-dessus (qui alimenteront entre autre le réfrigérateur et le micro-ondes) ont été positionnées de façon à être dissimulées par le caisson une fois en place.

Pour une hauteur standard sous plafond de 2,50m, il faudra découper les panneaux latéraux avec 5mm de moins, soit 2,495m.

Bien entendu, les dimensions générales du caisson dépendront de votre choix, d’un point de vue esthétique et pratique.

Toutes les traverses auront la même largeur que vous aurez définit pour votre caisson.

Mais vous penserez à retirer de cette largeur, l’épaisseur des 2 panneaux latéraux ;-).

Ainsi, pour une largeur totale de 75cm par exemple, les traverses auront une largeur de 750mm – (2 x 18mm), soit 714mm.

Par contre, la profondeur des traverses intermédiaires sera inférieure (dans le fond du caisson) de plus ou moins 10cm que la profondeur des panneaux latéraux.

Pourquoi ? Pour laisser une ventilation à l’arrière des appareils électro-ménagers, et pour le passage des câbles électriques ;-).

Ceci ne concerne pas les traverses inférieures et supérieures (celles en contact avec le sol et le plafond) qui auront la même profondeur que les panneaux latéraux.

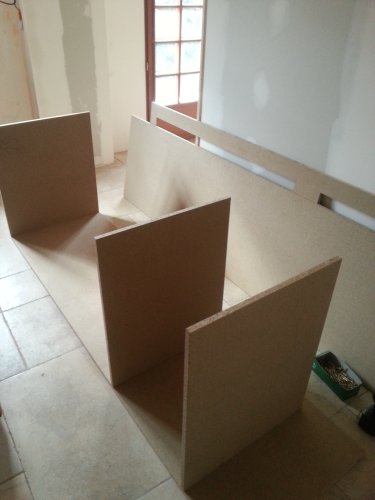

La photo suivante illustre le montage au sol du caisson.

La traverse du fond du caisson, qui se trouve à l’arrière plan, à la même largeur (profondeur) que le panneau latéral, à la différence des 2 traverses intermédiaires du premier plan.



caisson-1



Pour la découpe des panneaux, l’idéal est d’utiliser une scie plongeante, mais une circulaire fera aussi très bien l’affaire (Voir l’article Scie circulaire ou scie plongeante ?).

Pour les autres découpes, c’est la scie sauteuse qui s’imposera ;-).

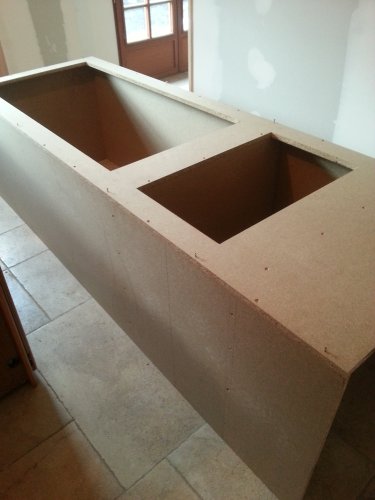

Les dimensions de la face avant devront être les mêmes que les dimensions extérieures de l’assemblage panneaux latéraux-traverses, de façon à couvrir parfaitement l’ensemble.

caisson-6

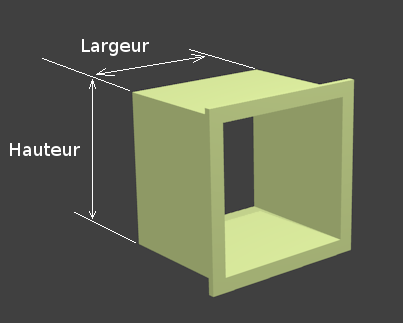

Pour la réalisation des passages (les gros trous quoi :-)) pour l’électroménager en face avant, vous prendrez les dimensions exactes des appareils, ou des pré-caissons si le cas se présente comme ici, largeur et hauteur, mais pas de la face avant des pré-caissons (ou de l’appareil électro-ménager) qui doit s’appliquer contre la façade du caisson. (Ça va ? Vous me suivez 😉 ?)



dimensions-a-prendre



Quand vous reporterez ces dimensions sur la face avant pour découper les passages des appareils électro-ménagers, vous ajouterez environ 3mm sur chaque côté, de façon à être sûr qu’ils passent 😉 !

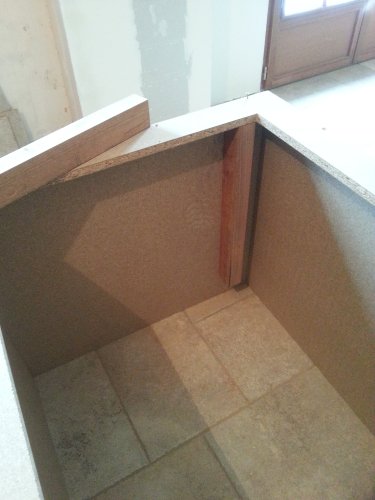

Une fois les trous de passage effectués, au niveau du caisson en contact avec le sol et pour supporter le pré-caisson du réfrigérateur, il est impératif d’ajouter deux tasseaux (un de chaque côté), d’une hauteur suffisante pour affleurer le bord de l’ouverture inférieure :

(Rappel : le caisson est au sol et à l’envers ;-))

support-refrigerateur-1

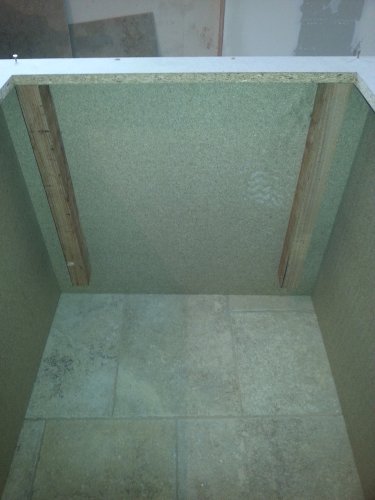

Les 2 tasseaux en place :



support-refrigerateur-2



Une fois l’assemblage du caisson terminée au sol, il faut tout démonter pour le remonter verticalement.

Pour cela, il est préférable d’être plusieurs, sinon la casse risque d’être au rendez-vous :-(.



Mettre en place une traverse supérieure pratiquement en contact avec le plafond laisse peu de place pour la visseuse.

Vous pouvez donc la descendre de quelques centimètres pour faciliter le vissage.

Dans le cas de figure ici présent, on peut même dire qu’il n’y en a pas 😉 :



caisson-9

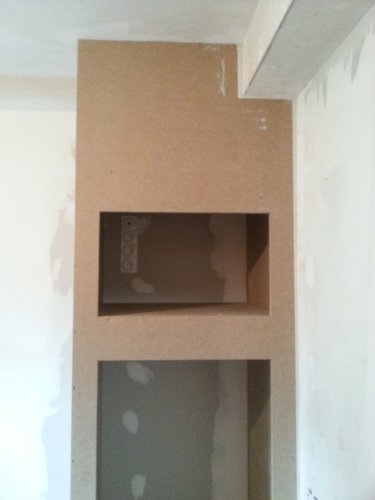

Avec la face avant :



caisson-11

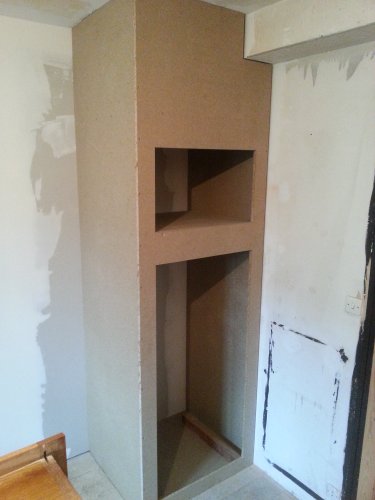

Une autre vue avec les tasseaux de support du pré-caisson du réfrigérateur (ou de tout autre appareil) :



caisson-10



Et avec les pré-caissons en place :





caisson-avant-revetement



Voilà, il n’y a plus qu’à enduire de crépis ou de briquettes.

A vous de jouer 😉 !
