Comment assurer la fixation d’une lourde charge dans une cloison en placo ?

charge-lourde-ba13

Il y a quelques jours, parmi les très nombreux commentaires que je reçois, Thomas me livre la question suivante :













D’ici quelques semaines, je vais attaquer le doublage en placo + rail + isolant de tous les murs d’une vieille maison en pierre, ainsi que la création de cloisons.

Comme il vaut mieux être prévoyant, je me demandais comment renforcer les futurs emplacements des radiateurs (qui feront entre 20 et 30 kg) avant de « fermer » les cloisons. De même pour les meubles suspendus en hauteur de la cuisine… Ou bien pour de telles charges, les vis Molly sont-elles suffisantes ?

Vous avez fait un article « COMMENT FIXER UN LOURD RADIATEUR DANS UN MUR EN BRIQUES ET PLÂTRE ? » très intéressant. Pourriez-vous m’indiquer la marche à suivre dans le cas de cloison en plaque de plâtre ?



Il y a effectivement une possibilité de renforcer une cloison en plaques de plâtre pour préparer ce support à recevoir une charge lourde comme un radiateur ou une cuisine.

Et un très bon point est d’y penser avant la pose des plaques de plâtre, même si avec un peu plus de travail c’est encore possible après.

La méthode la plus courante consiste à intercaler un morceau de bois (un chevron par exemple) entre les montants de l’ossature.

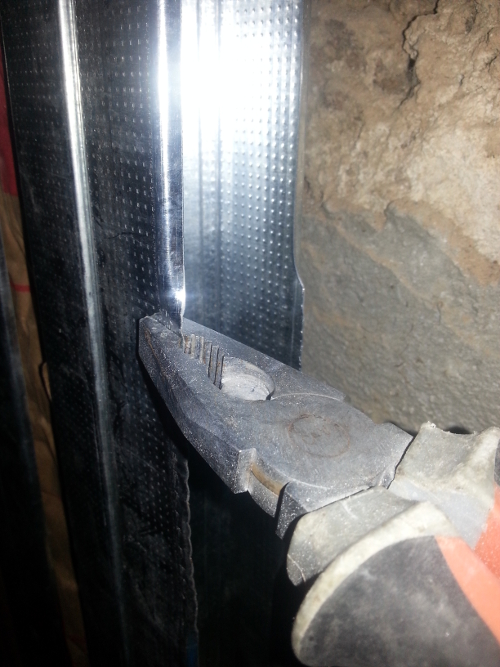

Pour cela, il faut redresser les bords recourbés des montants, à l’aide d’une pince plate, comme ceci :



detail-montant-1

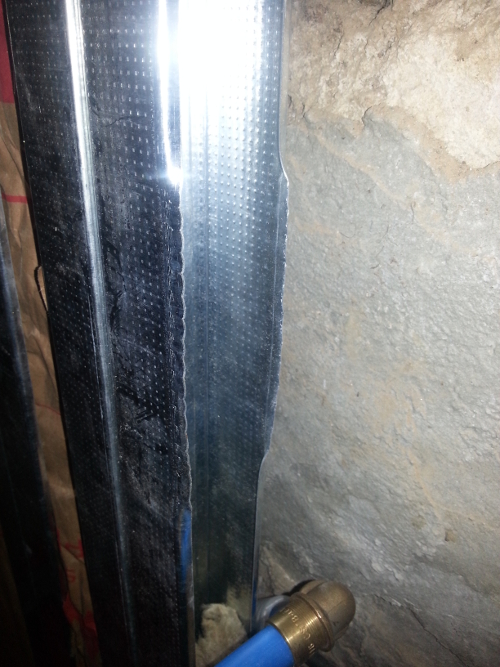

La longueur du chevron correspondant à l’entraxe des montants (60cm), il sera nécessaire d’insérer le chevron de façon oblique.

Le redressement des bords des montants se fera donc sur une hauteur conséquente, au moins sur un montant.



detail-montant-2

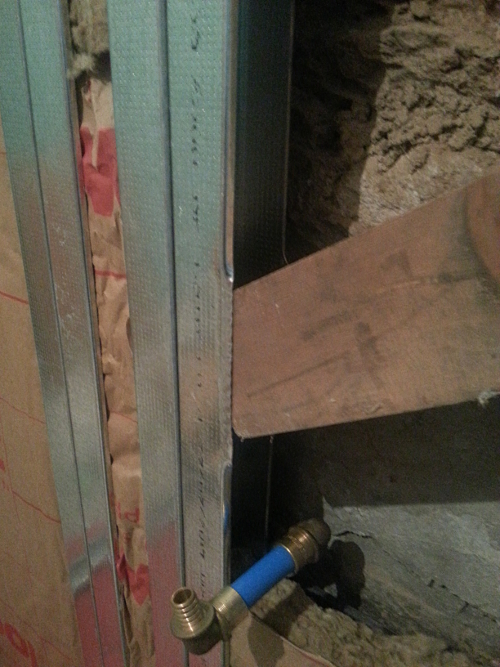

Insertion oblique du chevron (chevron de la même largeur que le montant 😉 ) :



insertion-chevron-1



Mise à niveau du chevron une fois en place :



insertion-chevron-2 (Remarquez le redressement des bords du montant de droite sur une plus grande hauteur que sur celui de gauche)



Bien entendu, on n’oublie pas de visser le chevron avec les montants (vis à placo de 3,5cm de longueur et vissées profondément de façon que la surface des têtes arrive au raz de la surface des montants pour éviter des surépaisseurs) :



insertion-chevron-3



Le renfort est nécessaire en cas de charge lourde, mais aussi en cas de heurt possible.

Dans le cas de ces photos, il s’agit d’assurer la fixation solide d’un robinet de machine à laver.

Ce serait dommage en effet de se retrouver avec ce robinet dans la main, car même avec une cheville Molly derrière, le moindre choc ou action un peu brutale sur le robinet et paf… placo pété 🙂 !

Avant de poser la feuille de placo, un peu d’isolant, et le renfort est opérationnel :



renfort-termine



Vous pouvez ajouter autant de renfort que vous l’estimez nécessaire.

En ajoutant de la sorte des chevrons entre les montants, non seulement on ajoute une possibilité de fixation solide là où il n’y en a pas, mais en plus on transfert la charge sur les montants métalliques qui repose sur le sol.

Et la cerise sur le gâteau : se fixer dans du bois, c’est facile 🙂 !

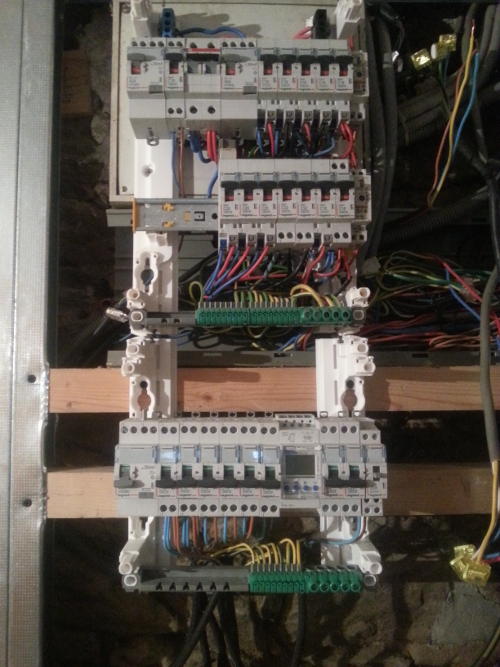

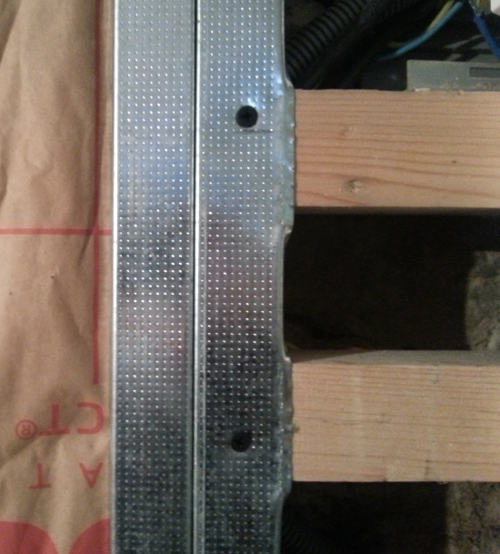

Ici, l’opération a été répétée pour permettre la fixation d’un tableau électrique :



détail-chevrons-montant





fixation-tableau-electrique



Et cette méthode est particulièrement efficace pour la fixation de lourds radiateurs et des meubles hauts dans une cuisine.

Voilà Thomas, et aussi pour ceux qui se posent la même question, « comment que moi… je fais 🙂 ! »

A bientôt… 🙂 !





post-layout

Vous avez aimé cet article ?

Devenez Membre, c'est rapide et Gratuit !

Vos privilèges en tant que membre :

+ Vous êtes informé par mail dès la publication d'un nouvel article.

+ Vous avez un accès complet aux articles protégés et réservés exclusivement aux membres.

+ Vous bénéficiez de remise de 20 à 50% dès la publication d'un nouveau guide (NOUVEAU PRIVILEGE)

Oui, Je Veux Devenir Membre
(Protection anti-spam assurée et votre adresse mail ne sera jamais divulguée)

Cet article vous a plu ? Partagez-le !Share on FacebookTweet about this on TwitterShare on Google+Share on LinkedInEmail this to someone
Vous pouvez laisser un commentaire, ou faire un rétrolien(trackback) depuis votre propre site.

6 commentaires à “Comment assurer la fixation d’une lourde charge dans une cloison en placo ?”

  1. Pascal dit :

    Merci bcp. Cette info est super !

  2. Jean-François dit :

    Bonjour à tous,
    Vraiment bien comme astuce 😉
    Ce que j’ai fais par contre avant de « refermer » avec mes plaques, ça été de noter des repaires au feutre noir sur les tasseaux:
    La largeur du tasseau, sa hauteur par rapport au sol, son épaisseur… etc!
    Ensuite j’ai pris des photos. Après on peut refermer sans problème on sait ce qu’il y a derrière notre placo 😉
    Parce que si l’on fixe des choses bien plus tard que le moment prévu sans faire au moins une photo ou un dessin, ben, on oubli facilement où il faut percer et on risque de ne plus être dans l’axe du tasseau et ainsi fragiliser la fixation si on est trop proche d’un bord par exemple 🙁
    Bien cordialement
    Jef

  3. bernard dit :

    bonsoir à tous ,moi j’ai une méthode qui prends plus de temps mais qui est efficace aussi : des piquets de clôture en T coupés en tronçons de 30/40cm scellés dans la maçonnerie ,un coup de tronçonneuse à chaque bout pour y glisser les pattes des radiateurs et le tour est joué ,il suffit juste de percer le placo avant la pose pour y laisser passer les piquets , un peu de colle ou de mapp pour reboucher et c est tout bon ,je peux monter sur les radiateurs ça ne bouge pas ……

  4. bertrand dit :

    Re-bonjour,
    Cette solution est elle bonne aussi pour rigidifier la structure metallique d’une grande hauteur de cloison placo de 3.80m/3.90m sous rampants?.
    merci d’avance.
    Bertrand.

    • christophe dit :

      Bonjour Bertrand,

      Pour qu’une cloison de grande hauteur soit rigide, elle doit être composée partout de double montant accolés et vissés dos à dos.
      La solution proposée dans cet article permet seulement de créer des points d’appuis pour fixer quelque chose dans la cloison, mais je doute qu’elle apporte une rigidité particulière sur la hauteur 🙁 .

      Bien amicalement,
      Christophe

  5. fapra dit :

    bonjour Christophe
    je veux fixer un grand ecran 62 kg au mur d’une cloison de separation
    en placostyl avec un support mural » vogels » rail(=83cm x 24 cms) trouée sur toute la longueur haut et bas pour mettre les vis au choix
    ne pouvant pas decouper le placo pour renforcer l’emplacement, on me donne 2 solutions ( si l’emplacement tv le permet )
    A/ de fixer le rail à cheval sur 2 montants metalliques espace 60 cms ) avec 4 vis autoforeuses HAUT ET BAS + 2 molly aux extremitées hautes prenant 2 plaques differentes et 2 molly partie basse espacées de 40 cms
    vers le milieu du support .
    .ou
    B/à defaut 4 vis molly en trapeze
    2 en partie haute à chaque extremité
    2 en partie basse espacées de 40 cms plus au centre
    qu’en pensez vous ?

    merci à vous
