Allumez la lumière, et la prise de courant fonctionnera !

idee

Pour éviter des risques inutiles, il peut être intéressant d’avoir une prise de courant qui fonctionne uniquement quand une lumière est allumée.

Ce mode de fonctionnement est assez fréquent dans les salles de bain.

Si madame veut utiliser son sèche-cheveux, ou monsieur son rasoir électrique, il faudra auparavant allumer la lumière pour « valider » le fonctionnement de la prise de courant sollicitée.

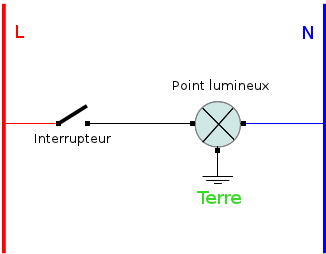

Pour réaliser le câblage électrique d’un tel système, il faut combiner l’allumage d’un point lumineux :



iner

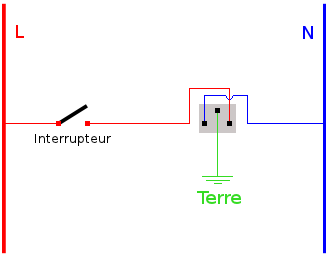

avec le câblage d’une prise commandée :



pc-commandee

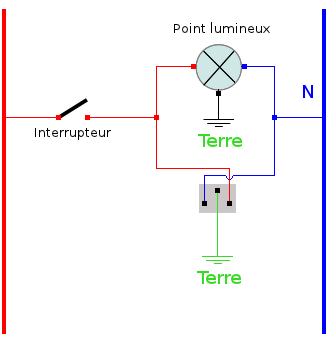

Voici ce que cela donne :



lum-pc



Rappel : l’interrupteur doit toujours se trouver sur la phase (+).



En réalité, vous l’avez compris, ce n’est pas la lumière qui autorise le fonctionnement de la prise de courant, mais l’interrupteur qui active les deux éléments en parallèle.





post-layout

Vous avez aimé cet article ?

Devenez Membre, c'est rapide et Gratuit !

Vos privilèges en tant que membre :

+ Vous êtes informé par mail dès la publication d'un nouvel article.

+ Vous avez un accès complet aux articles protégés et réservés exclusivement aux membres.

+ Vous bénéficiez de remise de 20 à 50% dès la publication d'un nouveau guide (NOUVEAU PRIVILEGE)

Oui, Je Veux Devenir Membre
(Protection anti-spam assurée et votre adresse mail ne sera jamais divulguée)

Cet article vous a plu ? Partagez-le !Share on FacebookTweet about this on TwitterShare on Google+Share on LinkedInEmail this to someone
Vous pouvez laisser un commentaire, ou faire un rétrolien(trackback) depuis votre propre site.

3 commentaires à “Allumez la lumière, et la prise de courant fonctionnera !”

  1. Cédric dit :

    /!\ ATTENTION!

    Je ne connais pas la norme C15-100 par coeur, mais j’imagine que dans ce cas le câblage se fait dans une section de 2.5mm² (pour la partie prise à minima)?

    De même, bien faire attention que l’interrupteur choisi est en capacité de supporter 16 amp (c’est ce qu’une prise est censée délivrer non?.

  2. Manu dit :

    Boujour à tous,
    Excellent ton site, plein de bonnes informations !
    Une prise de courant commandée par interrupteur est généralement destinée à l’alimentation d’appareils d’éclairage mobiles. Elle est considérée comme un point d’éclairage, donc on peut normalement rester en 1.5mm². Mais bon qui peut le plus peut le moins donc la cabler en 2.5mm² ne présente pas de danger ! sauf pour votre porte feuille, mais là, vue les longueurs ca devrait passer !
    Dans le cas particulier d’une installation d’une prise commandée dans une salle de bain donc avec une autre vocation que celle d’éclairage, je ne connais pas trop les règles ! Pour un sèche cheveux ou un rasoir ça doit passer mais pour un aspirateur de 2000W…
    Autre point à respecter, c’est le nombre maximum de points d’utilisation, soit 8 dans le cas d’un circuit d’éclairage.
    Donc si on rajoute une prise commandée il faut s’assurer que le nombre de point d’utilisation ne dépasse pas ce chiffre. J’imagine que Christophe a du tester tout ça !
    Pour les 16A, tous les circuits d’éclairage sont normalement protégés en 16A (pour un disjoncteur) donc pas de problème pour l’interrupteur, il est normalement conçu pour.

  3. patrick dit :

    bonjour Christophe
    une prise de courant et un point lumineux alimentés par une meme ligne ;Est-ce autorisé ?
    cordialement.
